Unidade de controle de velocidade do ar VAV-9

de movimentopara capelas de aspiração

Overview
O VAV-9 da TopAir é um sistema de controlo VAV integrado (volume de ar variável) concebido para operação inteligente de capôs de exaustão. O sistema mede a velocidade do ar através de um sensor HOTWIRE e ajusta automaticamente a velocidade do ventilador por meio de um inversor de frequência (VFD) de alta qualidade para atingir os pontos de consigna, reduzindo o consumo de energia e a carga sobre o HVAC.

Safety and Monitoring
O VAV-9 monitoriza continuamente o caudal de ar e fornece alertas visuais e sonoros se o caudal se desviar dos limiares definidos. Em caso de avaria crítica, o interior do armário ilumina-se a vermelho para garantir deteção rápida, incluindo por pessoal com problemas auditivos.

System Concept
Fornecido como solução pré-integrada plug-and-play, o VAV-9 inclui lógica de controlo, interface tátil e VFD pré-configurados e programados. Isto elimina a necessidade de aquisições separadas e integração no local, reduzindo o tempo de instalação e a complexidade de comissionamento.

Use & Installation
O VAV-9 pode ser instalado em substituição em capôs existentes ou instalado em unidades novas. As instalações típicas incluem laboratórios de investigação, instalações de saúde, empresas de ciências da vida e universidades. O sistema permite montagem e ligação elétrica simples por técnicos HVAC.

Included components

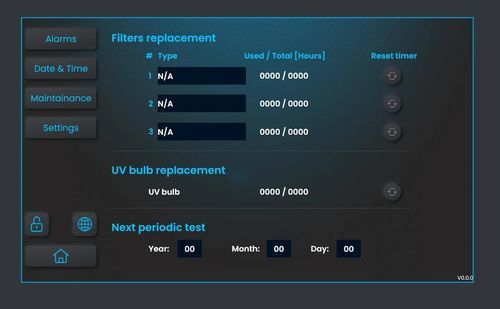

• Ecrã tátil 9" a cores com indicadores visuais e sonoros e botão de mudo
• Unidade com sensores e alimentação para o ecrã
• Inversor de frequência (VFD) que controla a frequência e tensão fornecidas ao motor

Features

• Ecrã tátil 9" com controlos para ponto de ajuste, velocidade do ar, alertas e configuração
• Inversor de frequência (VFD) de alta qualidade para controlo eficiente do ventilador
• Opções de sensores HOTWIRE configuráveis para condutas e desenho do capô
• Interface fácil de usar para controlo e monitorização local
• Pacote económico que inclui VFD e ecrã tátil
• O VFD reduz o ruído do motor e melhora a eficiência energética

Models (table)
Modelo: VAV-9
Ecrã: ecrã tátil a cores 9"
Função: Controlo automático da velocidade do ar (VAV + VFD) e sistema operativo central para capôs de exaustão
Intervalo de visualização: 0 – 2 m/s
Ponto de alarme baixo: configurável
Saída: 3 fases 3 x 230 V
Entrada analógica: 0–10 VDC
Alimentação: 110–220 V, 50/60 Hz

Technical specifications

• Modelo: VAV-9
• Ecrã: ecrã tátil a cores 9"
• Função: Controlo automático VAV + VFD para capôs
• Intervalo de visualização: 0 – 2 m/s
• Ponto de alarme baixo: configurável
• Saída: 3 fases, 3 x 230 V
• Entrada analógica: 0–10 VDC
• Alimentação: 110–220 V, 50/60 Hz
• Componentes incluídos: ecrã tátil, unidade de sensores e alimentação, VFD
• Sensores: sistemas HOTWIRE configuráveis mediante pedido
• Alertas: indicadores visuais e sonoros; interior do armário ilumina-se a vermelho em caso de avaria para deteção à distância
• Aplicações típicas: laboratórios de investigação, instalações de saúde, empresas de ciências da vida, universidades
