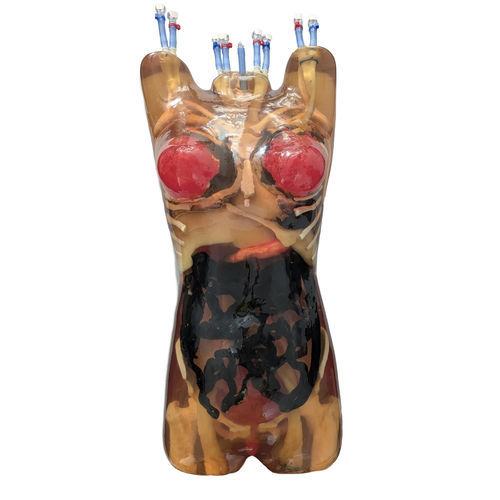

Fantoma para ecografia TO-A07

para radiografiapara tomografiapara tomografia computadorizada

Descrição breve Este fantoma foi concebido utilizando um conjunto de dados de TC de uma doente saudável de 35 anos de idade (168 cm de altura, IMC ajustado a 22). Desenvolvido utilizando software de IA avançado para extrair estruturas anatómicas, o modelo proporciona uma elevada precisão e exatidão anatómica. Anatomia

• Espinha dorsal completa
• Caixa torácica completa
• Ombros e clavículas
• Pelve
• Ossos femorais parciais
• Traquéia
• Coração (2 átrios, 2 ventrículos; 4 válvulas; VCS; VCI; Aorta; Apêndice; estruturas valvulares flexíveis; esófago)
• Pulmões
• Diafragma
• Mamas (material que imita o tecido corporal, tecidos adiposos mamários, tecidos da glândula mamária)
• Fígado
• Bexiga biliar
• Estômago
• Rins
• Bexiga
• Pâncreas
• Intestino grosso e Intestino Delgado
• Bexiga
• Cérvix
• Canal Vaginal
• Ovários
• Útero

Caraterísticas O fantoma oferece movimento cardíaco e respiratório dinâmico. Foi concebido para ser compatível com várias modalidades (raios X, TAC, ultra-sons) e aceita vários tipos de meios de contraste. Os materiais avançados de imitação de tecidos reproduzem tecidos moles e ossos para apoiar a formação em radiologia, o desenvolvimento de sistemas e a investigação. Caraterísticas do Beating Heart

• Modelo de coração pulsante com movimento cíclico das paredes do coração
• Câmaras cheias de água com bolsas de ar mínimas
• Acesso para inserção de cateter intravenoso
• Pulsatilidade ajustável: 0-200 BPM
• Comprimento de pulso ajustável: 0-750 ms
• Potência de fluxo de pulso ajustável: 0-100%
• Duas saídas de 0-6 L/min (sístole/diástole)
• Saída de pressão arterial até 430 mmHg
• Disponível em 220 V ou 110 V

Caraterísticas do Pulmão Respirável

• Pulmões estáticos podem ser convertidos em pulmões insufláveis dinâmicos
• Movimento respiratório cíclico realista
• Ritmo respiratório ajustável: 0-45 respirações por minuto
• Volume de respiração ajustável: 250 ml, 300 ml - 1200 ml (incrementos de 100 ml)
• Sistema completo instalado numa base segura de Garolite (G10)

Personalizações opcionais

• Caraterística de pele personalizada (incluída mediante solicitação)
• Camadas de gordura personalizadas para simular IMC mais alto: complementos opcionais para IMC 28 e IMC 35
• Diâmetro da traqueia oca personalizável e outras modificações especificadas pelo cliente

Compatibilidade de imagens e notas Optimizado para Raio-X, TAC e Ultra-sons; também utilizável em RMN com limitações notórias no realismo do trato gastrointestinal. As imagens clínicas e as digitalizações apresentadas foram obtidas a partir de versões personalizadas deste fantoma (coração/pulmões dinâmicos e trato gastrointestinal oco/preenchível). Podem existir pequenas variações no aspeto devido às caraterísticas do material e às tolerâncias de produção. Incluído na encomenda

• Fantasma de Torso Adulto (Dinâmico)
• Bomba Cardíaca
• Bomba Pulmonar
• Manual do Utilizador e Instruções de Montagem
• Garantia de 2 anos
• Mala de transporte rígida

Propriedades técnicas (tabela de resumo) Tipo de tecido | Velocidade do som [m/s] | Densidade [g/cm3] | Atenuação a 2,25 MHz [dB/cm] | Dureza [Shore OO] | T2 [ms] | Manchas Órgãos com salpicos (fígado, rins, etc.) | 1435 ± 10 | 0,99 | 1,0 ± 0,2 | 20 | 70 | VARIÁVEL Órgãos sem manchas (estômago, intestinos, etc.) | 1400 ± 10 | 0.99 | 1.0 ± 0.2 | 20 | 70 | NÃO Tecido corporal | 1410 ± 10 | 1.00 | 1.2 ± 0.2 | 30 | 65 | NÃO/BAIXO Osso cortical | 3000 ± 30 | 2.31 | 6.4 ± 0.3 | N/A | N/A | N/A Osso Trabecular | 2800 ± 50 | 2.03 | 21 ± 2 | N/A | N/A | N/A Propriedades térmicas do material que imita o osso (resumo) Condutividade térmica: 0,776 W/m-K Capacidade térmica específica volumétrica: 1,040 MJ/m3-K Difusividade térmica: 0,746 mm2/s Resistividade térmica: 1,289 m-K/W Calor específico: 0,978 J/g-°C Velocidade do som: 3070 m/s Valores HU do material de imitação de tecido (média) Tecido Corporal: -25 Osso Trabecular: 800 Osso cortical: 1300 Aorta: 40 Veia Cava: 40 Traqueia: 80 (parte de tecido), -1000 (parte cheia de ar) Pulmões: -850 Pâncreas: 110 Diafragma: 80 Tecidos adiposos mamários: -25 Tecidos da glândula mamária: 35 Colo do Útero: 50 Canal Vaginal: 50 Baço: 110 Rins: 110 Bexiga: 35 Parede do reto e parede do cólon sigmoide: 100 Coração: 40 Estômago: -850 Intestinos grosso e delgado: 80 (tecido), -1000 (ar) Ovários: 50 Útero: 50 Notas Por predefinição, o fantoma tem um aspeto âmbar translúcido; as caraterísticas da pele e as camadas de gordura personalizadas estão disponíveis como complementos opcionais. Pequenas tolerâncias de produção podem causar pequenas variações de aparência.
