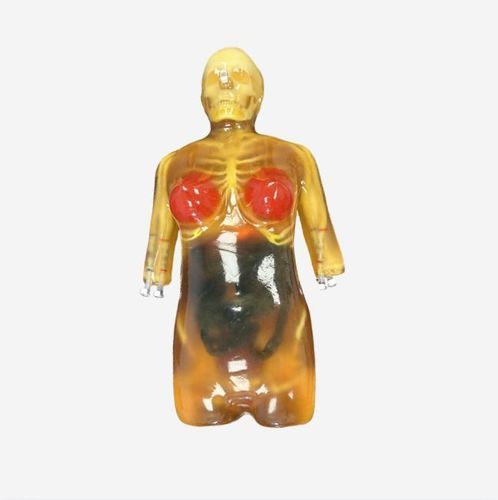

Fantoma para ecografia CT-A03

para radiografiapara tomografiapara tomografia computadorizada

Visão geral
O Phantom de contraste feminino adulto é um simulador anatômico realista para treinamento e P&D, baseado em dados de TC de uma mulher saudável de 35 anos (altura 168 cm, IMC ~22). Construído com materiais que imitam tecidos e vasculatura oca, suporta Raios X, TC, RM (otimizado para sequências T2 e densidade de prótons), Ultrassom, angiografia, fluoroscopia, terapia por prótons e testes intervencionistas. Os vasos ocos aceitam meios de contraste, cateteres e fios-guia para treinamento e desenvolvimento de dispositivos.

Anatomia

• Crânio
• Substância cinzenta
• Substância branca
• Ventrículos
• Vasos cerebrais complexos
• Uma bifurcação
• Uma estenose
• Dois aneurismas
• Coluna completa
• Gaiola torácica completa
• Ombros e clavículas
• Pelve
• Fêmures parciais
• Traqueia (oca; permite inserção de cateteres/endoscópios; diâmetro padrão na documentação)
• Coração realista com:
  • Artérias coronárias
  • 4 cavidades/válvulas (átrios e ventrículos)
  • Apêndice auricular
  • Aorta
  • Estrutura valvular flexível
  • SVC e IVC
  • Esôfago
• Pulmões (estáticos ou configuráveis como pulmões infláveis dinâmicos)
• Diafragma
• Seios: material que imita tecido corporal, tecido adiposo mamário e tecido glandular mamário
• Fígado (com ligamentos e ductos biliares)
• Vesícula biliar
• Estômago
• Rins
• Baço
• Pâncreas
• Intestinos delgado e grosso (ocos, configuráveis)
• Bexiga
• Colo do útero
• Canal vaginal
• Ovários
• Útero

Recursos

• Estruturas vasculares ocos compatíveis com meios de contraste (sulfato de bário, iônicos iodados, gadolínio, microbolhas, óxido de ferro) e dispositivos intervencionistas (cateteres, fios-guia).
• Coração e pulmões dinâmicos: conectáveis a bombas opcionais para simular movimento cardiorrespiratório em imagens dinâmicas e pesquisa.
• Detalhes do coração pulsante:
  • Modelo com movimento cíclico das paredes
  • Câmaras preenchíveis com água com bolsas de ar mínimas
  • Acessos IV para inserção de cateter
  • Pulsatilidade 0–240 BPM
  • Duas saídas 0–6 L/min (sístole/diástole)
  • Duração do pulso variável 0–500 ms
  • Saída de pressão arterial até 430 mmHg
  • Duas conexões válvuladas CPC 3/8" (entrada/saída)
  • Controle de bomba opcional com interface touchscreen
• Opção de pulmões respiratórios:
  • Pulmões infláveis dinâmicos suportam até 60 ciclos/min
  • Ajuste de volume em incrementos de 1 mL (~1 L volume total de ar)
  • Controle de bomba opcional com interface touchscreen
• Aparência padrão: âmbar translúcido; camada de pele disponível sob solicitação (personalizável).
• Pequenas variações de aparência possíveis devido às características dos materiais e tolerâncias de produção.

Incluído no pedido

• Adult Female Contrast Phantom
• Bomba cardíaca (opcional)
• Bomba pulmonar (opcional)
• Manual do usuário e instruções de montagem
• Garantia de 2 anos e suporte ao cliente ilimitado
• Case rígido

Propriedades técnicas (sônicas, densidade, atenuação, dureza, T2, granulação)
Tipo de tecido | Velocidade do som [m/s] | Densidade [g/cm3] | Atenuação a 2.25 MHz [dB/cm] | Dureza [Shore OO] | T2 [ms] | Granulação
Tecido cerebral | 1400 ± 10 | 0.99 | 1.0 ± 0.2 | 20 | 70 | SIM
Substância branca | 1400 ± 10 | 1.01 | 1.3 ± 0.2 | 35 | 60 | SIM
Órgãos com granulação (fígado, rins, etc.) | 1435 ± 10 | 0.99 | 1.0 ± 0.2 | 20 | 70 | VARIÁVEL
Órgãos sem granulação (estômago, intestinos, etc.) | 1400 ± 10 | 0.99 | 1.0 ± 0.2 | 20 | 70 | NÃO
Tecido corporal | 1410 ± 10 | 1.00 | 1.2 ± 0.2 | 30 | 65 | BAIXO
Osso cortical | 3000 ± 30 | 2.31 | 6.4 ± 0.3 | N/A | N/A | N/A
Osso trabecular | 2800 ± 50 | 2.03 | 21 ± 2 | N/A | N/A | N/A

Propriedades térmicas do material que imita o osso
Condutividade térmica: 0.776 W/m·K
Capacidade térmica volumétrica: 1.040 MJ/m3·K
Difusividade térmica: 0.746 mm2/s
Resistividade térmica: 1.289 m·K/W
Calor específico: 0.978 J/g·°C
Velocidade do som: 3070 m/s

Valores HU do material que imita os tecidos (média)
Tipo de tecido | Valor HU (médio)
Tecido cerebral | -25
Tecido corporal | -25
Osso trabecular | 800
Osso cortical | 1300
Aorta | 40
Veia cava | 40
Traqueia | 80 (parte tecidual), -1000 (parte preenchida por ar)
Pulmões | -850
Pâncreas | 110
Diafragma | 80
Tecido adiposo mamário | -25
Tecido glandular mamário | 35
Colo do útero | 50
Canal vaginal | 50

Tipo de tecido | Valor HU (médio)
Baço | 110
Rins | 110
Bexiga | 35
Parede retal | 100
Parede do cólon sigmoide | 100
Coração | 40
Fígado | 110
Vesícula biliar | 35
Estômago | -850
Intestinos (grosso e delgado) | 80 (parte tecidual), -1000 (parte preenchida por ar)
Ovários | 50
Útero | 50

Notas
• As estruturas vasculares são ocas e projetadas para circulação de meios de contraste e inserção de dispositivos intervencionistas.
• Compatibilidade com RM: tempos de relaxamento T2 realistas para imagens T2; bons resultados em imagens de densidade de prótons. Valores de T1 são mais curtos (~100 ms) mas sequências T1 continuam possíveis.
• Coração e pulmões dinâmicos requerem hardware de bomba opcional para simulação de movimento.

Especificações / Especificações técnicas

• Nome comercial: Adult Female Contrast Phantom
• SKU: CT-A03
• Brand: True Phantom Solutions
• Modalidades suportadas: Raios X, TC, RM (melhor para T2), Ultrassom, angiografia, fluoroscopia, terapia por prótons
• Compatibilidade com contraste: sulfato de bário, agentes à base de iodo, gadolínio, microbolhas, agentes à base de óxido de ferro
• Acesso vascular: vasculatura oca para cateteres e fios-guia
• Simulação dinâmica: bombas cardíacas e pulmonares opcionais (conectáveis)
• Materiais principais de tecido mole: resina macia à base de urethane; ossos sintéticos: compósito epóxi reforçado com cerâmica
• Aparência padrão: âmbar translúcido; recurso de pele disponível mediante solicitação
• Pacote inclui: phantom, case rígido, manual do usuário; bombas opcionais
• Garantia: 2 anos
• Tamanho aprox. do phantom: 33 x 21 x 11 in; peso: ~83 lbs (enviado em case rígido em pallet de madeira; peso de envio ~140 lbs)
• Preço (listado): 34,980 (moeda especificada separadamente)
