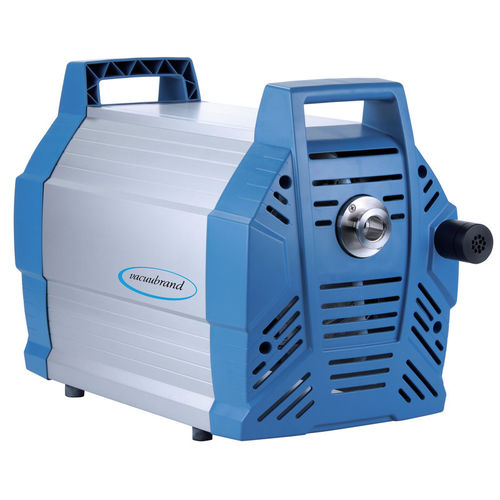

Bomba de vácuo de laboratório ME 16 NT

de diafragmade duplo diafragmasem óleo

Visão geral

• bombeamento e evacuação sem óleo e sem contaminação
• alto caudal mesmo próximo ao vácuo máximo
• baixo ruído e vibração muito reduzida
• longa vida útil do diafragma e accionamento sem manutenção

Descrição
As bombas de diafragma fornecem uma solução contínua e isenta de óleo para evacuação e bombeamento de gases em diversas aplicações industriais. O design de estágio único do ME 16 NT combina elevada velocidade de bombagem com um vácuo máximo até 70 mbar. Todas as peças em contacto com o fluido são em alumínio e plásticos selecionados, adequados para gases não corrosivos. Os diafragmas duplos, flexíveis e reforçados com tecido, em FKM (fluoroelastómero), asseguram uma vida útil prolongada. A configuração de oito cilindros proporciona elevado caudal volumétrico em uma construção compacta e de fácil limpeza. O accionamento foi projetado para baixa vibração e para prolongar os intervalos de manutenção, reduzindo os custos totais de operação.

Dados técnicos (resumo)

• Velocidade de bombagem máx. (50 Hz): 16.4 m3/h
• Velocidade de bombagem máx. (60 Hz): 9.6 cfm
• Vácuo máximo: 70 mbar / 53 torr
• Número de cilindros: 8
• Número de estágios: 1
• Temp. ambiente mín. (operação): 10 °C
• Temp. ambiente máx. (operação): 40 °C
• Temp. armazenamento mín.: -10 °C
• Temp. armazenamento máx.: 60 °C
• Pressão de retorno máx. (abs.): 1.1 bar
• Conexão de entrada: Flange pequena KF DN 25
• Conexão de saída: G1/2"
• Potência nominal do motor: 0.53 kW
• Velocidade nominal 50/60 Hz: 1650 min-1
• Grau de proteção (IEC 60529): IP 40
• Dimensões (C x L x A): 554 x 260 x 359 mm
• Peso: 30.2 kg
• Ruído (nível de pressão sonora) a 50 Hz: 54 dBA
• Conformidade ATEX: II 3/- G Ex h IIC T3 Gc X (apenas atmosfera interna)
• Certificação NRTL: Não
• Itens fornecidos: bomba montada e pronta para uso, silenciador, manual

Características / especificações técnicas

• Modelo: ME 16 NT
• Vácuo máximo: 70 mbar
• Velocidade de bombagem (50 Hz): 16.4 m3/h
• Velocidade de bombagem (60 Hz): 9.6 cfm
• Cilindros: 8
• Estágios: 1
• Potência do motor: 0.53 kW
• Velocidade nominal: 1650 min-1 (50/60 Hz)
• Conexões: entrada KF DN 25, saída G1/2"
• Grau de proteção: IP 40
• Dimensões (C x L x A): 554 x 260 x 359 mm
• Peso: 30.2 kg
• Nível de ruído: 54 dBA (50 Hz)
• Pressão máxima de saída (abs.): 1.1 bar
• Faixa de temperatura de operação: 10 °C a 40 °C
• Faixa de temperatura de armazenamento: -10 °C a 60 °C
• ATEX: II 3/- G Ex h IIC T3 Gc X (apenas atmosfera interna)
• Fornecimento: bomba pronta para uso com silenciador e manual
