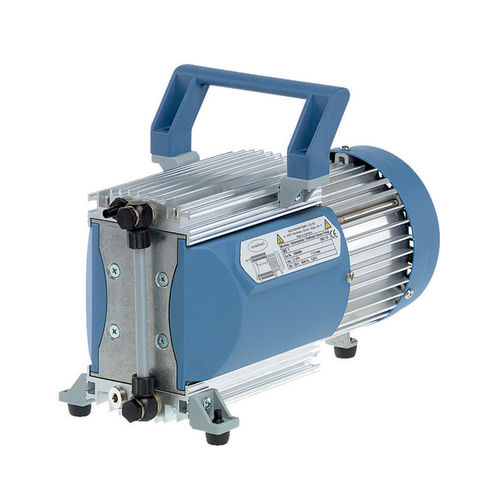

Bomba de vácuo de laboratório MD 1

de diafragmasem óleoseca

Visão geral

• Bombeamento e evacuação sem óleo e sem contaminação
• Alta velocidade de bombeamento mesmo perto do vácuo final
• Vácuo final: 1,5 mbar (≈1,1 torr)
• Funcionamento muito silencioso e com baixa vibração
• Longa vida útil dos diafragmas; acionamento isento de manutenção

Resumo do produto
A bomba de diafragma MD 1 é uma bomba compacta e sem óleo para evacuação e bombeamento de gases não corrosivos. O projeto em três estágios com diafragmas planos guiados com precisão proporciona elevada capacidade de aspiração próximo ao vácuo final, em comparação com soluções de dois estágios. O percurso de fluxo em alumínio e plásticos selecionados, diafragmas em PTFE/FKM e válvulas em FKM tornam a MD 1 adequada para uma vasta gama de aplicações com gases não agressivos. A MD 1 apresenta vibração muito baixa, vida útil longa dos diafragmas documentada e é fornecida pronta a usar.

Dados técnicos (valores chave)

• Modelo: MD 1
• Máx. vazão de bombeamento (50 Hz): 1.2 m³/h
• Máx. vazão de bombeamento (60 Hz): 0.82 cfm
• Vácuo final: 1.5 mbar / 1.1 torr
• Número de cabeças: 4
• Número de estágios: 3
• Conexão de aspiração: Bocal para mangueira DN 6 mm
• Conexão de saída: Silenciador / G1/8"
• Potência nominal: 0.08 kW
• Rotação nominal (50/60 Hz): 1500 / 1800 min-1
• Grau de proteção (IEC 60529): IP 40
• Dimensões (C x L x A): 326 x 143 x 215 mm
• Peso: 7.3 kg
• Nível de ruído (50 Hz): 40 dBA
• Máx. pressão de retorno (abs.): 1.1 bar
• Temperatura de funcionamento: 10 °C a 40 °C
• Temperatura de armazenamento: -10 °C a 60 °C
• Conformidade ATEX: II 3/- G Ex h IIC T3 Gc X (apenas atmosfera interna)
• Certificação NRTL: Sim
• Faixas de tensão: 220-230 V; 100-115 V; 120 V
• Frequência de rede: 50-60 Hz
• Materiais do percurso de fluxo: Alumínio e plásticos selecionados; diafragmas PTFE/FKM; válvulas FKM

Aplicações / Exemplos de uso

• Pré-vácuo para bombas turbomoleculares
• Bombeamento e evacuação de gases não corrosivos em laboratórios e processos industriais

Itens fornecidos / Acessórios
Bomba entregue completamente montada e pronta para uso, com manual. Peças sobressalentes e consumíveis (kits de diafragma e válvulas) disponíveis separadamente.

Características adicionais

• Tipo: Bomba de diafragma de funcionamento a seco, sem óleo, 3 estágios
• Campos típicos: laboratórios, instrumentação analítica, pré-vácuo
• Certificações: ATEX (atmosfera interna), NRTL
