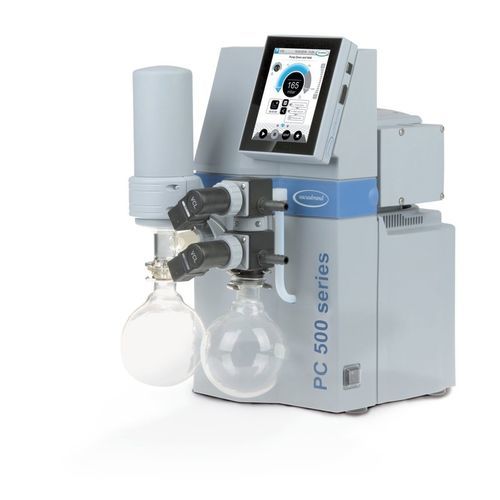

Bomba de vácuo de laboratório PC 520 select

de diafragmasem óleode múltiplos estágios

Visão geral

• Controlador VACUU·SELECT com interface gráfica que simplifica procedimentos de laboratório
• Aplicações pré‑definidas que economizam tempo e garantem resultados reproduzíveis
• Editor de aplicações intuitivo para criar sequências de processo personalizadas
• Bomba de diafragma química de dois estágios (baseada na MZ 2C NT) compatível com solventes e condensados
• Operação simultânea de duas aplicações de vácuo independentes com controle eletrônico

Descrição
Esta unidade de bombeamento para química, PC 520 select, é uma solução compacta e económica para operar duas aplicações de vácuo eletronicamente controladas em paralelo com a mesma bomba. Baseada na bomba MZ 2C NT de dois estágios, destina‑se a aplicações de vácuo de média exigência envolvendo solventes comuns. Ambas as portas de vácuo têm válvulas solenóides independentes para controlo eletrónico e válvulas de retenção para evitar contaminação cruzada. O controlador VACUU·SELECT fornece uma interface baseada em aplicações, processos pré‑definidos, controlo manual de setpoint, modos de destilação e um editor por arrastar e largar para criar sequências personalizadas. Para evaporação de solventes, o sistema deteta a pressão de ebulição e alterna para controlo de dois pontos para estabilizar a pressão durante a ebulição. O separador de entrada (vidro com revestimento protetor) evita a entrada de partículas e gotas na bomba. O condensador de vapor de escape possibilita recuperação quase completa de solventes quando ligado a uma linha de água refrigerada ou a um chiller adequado.

Dados técnicos e gráficos
Velocidade de bombeamento máx. 50 Hz: 2 m3/h
Velocidade de bombeamento máx. 60 Hz: 1.4 cfm
Vácuo final: 7 mbar / 5 torr
Vácuo final com gas ballast: 12 mbar / 9 torr
Número de cabeças: 2
Número de estágios: 2
Controlador de vácuo: VACUU·SELECT
Temp. ambiente mínima (operação): 10 °C
Temp. ambiente máxima (operação): 40 °C
Temp. mínima (armazenamento): -10 °C
Temp. máxima (armazenamento): 60 °C
Pressão máxima de retorno (abs.): 1.1 bar
Conexão de entrada: 2 x bocal DN 8-10 mm
Conexão de saída: bocal DN 8-10 mm
Conexão de refrigerante: 2 x bocal DN 6-8 mm
Potência nominal: 0.18 kW
Velocidade nominal 50/60 Hz: 1500/1800 min-1
Grau de proteção IEC 60529: IP 20
Dimensões (C x L x A): 435 x 272 x 457 mm
Peso: 19.6 kg
Nível de ruído a 50 Hz: 45 dBA
Conformidade ATEX: II 3/- G Ex h IIC T3 Gc X (Internal Atmosphere only)
Itens fornecidos: Unidade de bombeamento montada, pronta a usar, com manual
Tensão nominal: 230 V
Frequência da rede: 50-60 Hz
Interfaces: Ethernet (RJ45): Modbus TCP / USB (Type A): transferência de dados, atualização de software / RS-232 (adaptador requerido)

Características / especificações técnicas

• Modelo: PC 520 select
• Princípio de bombeamento: Bomba de diafragma química de dois estágios (baseada na MZ 2C NT)
• Vazão 50 Hz: 2 m3/h
• Vácuo final: 7 mbar (5 torr)
• Vácuo final com gas ballast: 12 mbar (9 torr)
• Cabeças / estágios: 2 / 2
• Controlador: VACUU·SELECT com interface gráfica, processos pré‑definidos e editor de aplicações
• Operação simultânea: Duas aplicações de vácuo independentes controladas eletronicamente
• Separador de entrada: Vidro com revestimento protetor
• Condensador de vapor de escape: Para recuperação de solventes com refrigeração adequada
• Conexões: Entrada 2x DN 8-10 mm; Saída DN 8-10 mm; Refrigerante 2x DN 6-8 mm
• Potência do motor: 0.18 kW, 1500/1800 min-1 (50/60 Hz)
• Grau de proteção: IP 20
• Dimensões/Peso: 435 x 272 x 457 mm / 19.6 kg
• Nível de ruído: 45 dBA (50 Hz)
• Tensão: 230 V, 50-60 Hz
