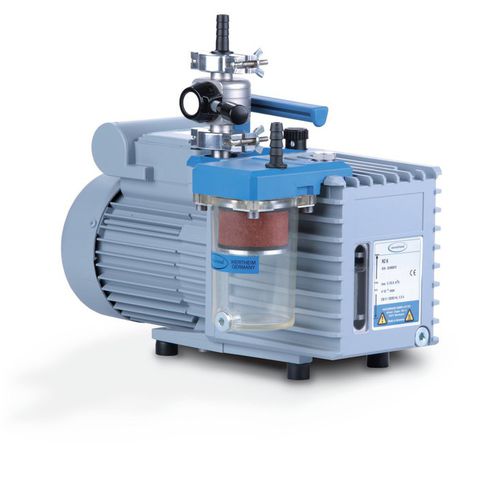

Bomba de vácuo de laboratório RZ 6

de palhetaslubrificadade múltiplos estágios

Visão geral

• Altas vazões mesmo em níveis próximos ao vácuo limite
• Alta tolerância ao vapor d'água graças ao gas ballast eficiente; bom vácuo limite mesmo com gas ballast aberto
• Estanque ao vácuo ao desligar; não é necessária válvula externa anti-retorno
• Grande volume de óleo utilizável: intervalos de troca de óleo mais longos
• Manutenção facilitada pelo design telescópico

Descrição do produto
Estas bombas de palhetas combinam design compacto e baixo peso para a sua classe de potência. São adequadas para aplicações de laboratório e de processo que exigem bom vácuo limite com vazões de gás médias a elevadas. Estão disponíveis pacotes de fornecimento que incluem a bomba com o filtro de névoa de óleo FO e a válvula de isolamento VS 16.

Detalhes do produto

• Vácuo limite: 2 x 10^-3 mbar
• Vácuo limite com gas ballast: 1 x 10^-2 mbar
• Vazão máx. 50 Hz: 5.7 m3/h
• Vazão máx. 60 Hz: 4.0 cfm

Dados técnicos e gráficos
Vazão máx. 50 Hz: 5.7 m3/h
Vazão máx. 60 Hz: 4.0 cfm
Pressão parcial final (abs.) sem gas ballast: 4 x 10^-4 mbar
Vácuo limite: 2 x 10^-3 mbar / 1.5 x 10^-3 torr
Vácuo limite com gas ballast: 1 x 10^-2 mbar / 0.75 x 10^-2 torr
Número de estágios: 2
Tolerância ao vapor d'água com gas ballast: 40 mbar
Temperatura ambiente mínima (operação): 12 °C
Temperatura ambiente máxima (operação): 40 °C
Temperatura mínima (armazenamento): -10 °C
Temperatura máxima (armazenamento): 60 °C
Pressão máxima de contrapressão (abs.): 1.1 bar
Capacidade de óleo (B-Oil) min.: 0.34 l
Capacidade de óleo (B-Oil) max.: 0.73 l
Conexão de entrada: Flange KF DN 16 / bocal de mangueira DN 10 mm
Conexão de saída: Bocal de mangueira DN 8-10 mm
Potência nominal do motor: 0.18 kW
Velocidade nominal 50/60 Hz: 1500/1800 min^-1
Classe de proteção IEC 60529: IP 40
Dimensões L x W x H: 420 x 230 x 240 mm
Peso: 17.8 kg
Ruído (nível de pressão sonora) a 50 Hz: 50 dBA
Itens fornecidos: bomba preenchida com óleo e totalmente montada, pronta para uso, com manual; inclui filtro de névoa de óleo FO e válvula de isolamento VS 16

Características / especificações técnicas

• Modelo: RZ 6 (bomba de palhetas de 2 estágios)
• Configuração fornecida: +FO (filtro de névoa de óleo) +VS 16 (válvula de isolamento / válvula borboleta)
• Vazão (50 Hz): 5.7 m3/h
• Vácuo limite (sem gas ballast): 2 x 10^-3 mbar (tip.)
• Vácuo limite com gas ballast: 1 x 10^-2 mbar
• Tolerância ao vapor d'água com gas ballast: até 40 mbar
• Capacidade de óleo: 0.34–0.73 L (B-Oil)
• Entradas/saídas: aspiração KF DN 16 ou bocal DN 10 mm; saída bocal DN 8–10 mm
• Potência do motor: 0.18 kW a 1500/1800 min^-1 (50/60 Hz)
• Dimensões (L×W×H): 420 × 230 × 240 mm; Peso: 17.8 kg
• Classe de proteção: IP 40; Ruído: 50 dBA (50 Hz)
• Escopo de fornecimento: bomba preenchida com óleo, montada e pronta para uso, fornecida com filtro FO e válvula VS 16, manual e documentação técnica
