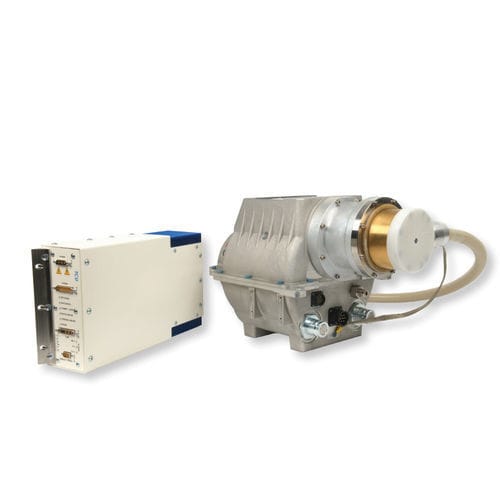

Tubo de raios X de ânodo giratório MCS-757730

para tomografia X

O MCS-757730 é um inserto de ânodo rotativo de 8,27" (210 mm), 5,4 MJ (7,5 MHU) de conteúdo máximo de calor do ânodo. Este inserto foi especificamente concebido para scanners de TAC, com capacidade de direção do eixo X e/ou do eixo Z e dimensionamento ajustável do ponto focal. Este desenho tem de ser acoplado à unidade de controlo do tubo (TCU) da Varex Imaging para controlar a direção do ponto focal e o tamanho do ponto focal. A pastilha apresenta uma face de tungsténio-rénio de 7° em molibdénio com um alvo com suporte de grafite e está disponível com os seguintes valores nominais de ponto focal: Pequeno - 0,6 x 0,9 Grande - 1,3 x 1,5 IEC 60336 Fator de carga para fenda focal: Pequeno - 120 kV, 200 mA Grande - 120 kV, 200 mA Taxa máxima de arrefecimento do ânodo: 16.500 W (23.100 HU/seg.) Dissipação máxima contínua de calor do ânodo: 12.000 W (16.800 HU/seg.) Eixo de referência: Perpendicular à face da porta. Este inserto destina-se a ser utilizado na caixa B-903H da Varex Imaging. O MCS-757730 utiliza óleo dielétrico na caixa e no HE. Este tubo tem de ser acoplado ao TCU-310400G (genérico) da Varex Imaging.
