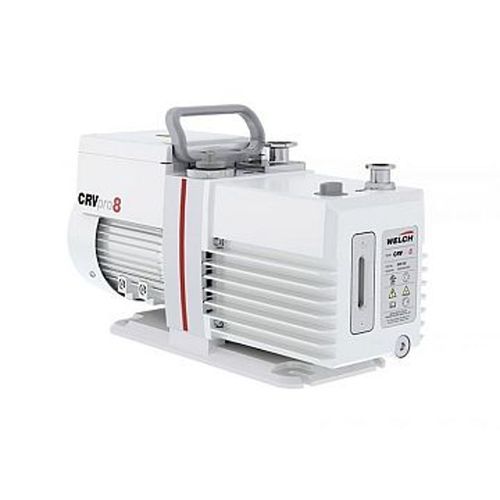

Bomba de vácuo de laboratório CRVpro 8

de palhetaslubrificadade múltiplos estágios

Visão geral

• Bomba de palhetas rotativas de duas etapas com acionamento direto para aplicações laboratoriais e como bomba de apoio industrial.
• Consome até 36% menos óleo que bombas comparáveis e funciona cerca de 10 °C mais fria, reduzindo a corrosão.
• Capacidade de óleo 40% maior em modelos selecionados para diluir vapores agressivos; revestimento resistente a produtos químicos protege peças não móveis.
• Velocidade máxima de bombeamento: 8 m3/h (133 l/min) a 50 Hz. Pressão final (típica total): 2x10-3 mbar.

Principais características de projeto

• Gas ballast para tratar vapores condensáveis.
• Lubrificação forçada por óleo para mancais e palhetas.
• Mecanismo anti-suckback para proteger o sistema na parada.
• Proteção térmica contra sobrecarga do motor.

Aplicações

• Liofilização (secagem por congelamento) e aplicações de secagem em laboratório.
• Fornos a vácuo e evacuação de câmaras.
• Linhas Schlenk e vácuo geral de laboratório.
• Bomba de apoio para bombas turbomoleculares e sistemas de desgasificação.

Notas

• Bombas de palhetas de acionamento direto da série CRVpro não são recomendadas para filtrações prolongadas, aspiração sustentada, secagem de géis de eletroforese ou outras tarefas que exijam operação contínua acima de ~30 torr.

Dados técnicos (selecionados)

PARÂMETRO | UNIDADE | CRVpro4 | CRVpro6 | CRVpro8 | CRVpro16 | CRVpro24
Deslocamento de ar livre – @50 Hz | m3/h (l/min) | 4 (67) | 6 (100) | 8 (133) | 18.3 (305) | 26.2 (436)
Deslocamento de ar livre – @60 Hz | CFM (l/min) | 2.8 (78) | 4.2 (118) | 5.6 (158) | 12.8 (363) | 18.3 (519)
Velocidade de bombeamento – @50 Hz | m3/h (l/min) | 3.8 (63) | 5.1 (85) | 7.3 (122) | 16.8 (280) | 24 (400)
Velocidade de bombeamento – @60 Hz | CFM (l/min) | 2.7 (77) | 3.7 (105) | 5.1 (143) | 11.9 (336) | 17 (480)
Pressão final – sem gas ballast (parcial) | mbar (Torr) | 5x10-4 (4x10-4) | 5x10-4 (4x10-4) | 5x10-4 (4x10-4) | 3x10-4 (2x10-4) | 3x10-4 (2x10-4)
Pressão final – sem gas ballast (total) | mbar (Torr) | 2x10-3 (1.5x10-3) | 2x10-3 (1.5x10-3) | 2x10-3 (1.5x10-3) | 3x10-3 (2x10-3) | 3x10-3 (2x10-3)
Pressão final – com gas ballast (total) | mbar (Torr) | 7x10-2 (5x10-2) | 7x10-2 (5x10-2) | 7x10-2 (5x10-2) | 6x10-3 (5x10-3) | 6x10-3 (5x10-3)
Conexões | DN | 16 KF | 16 KF | 16 KF | 25 KF | 25 KF
Temperatura ambiente | °C | 10 - 40 | 10 - 40 | 10 - 40 | 10 - 40 | 10 - 40
Nível de ruído (50 Hz) | dB(A) | ≤50 | ≤50 | ≤50 | ≤55 | ≤55
Capacidade de óleo | ml | 1150 | 1150 | 1000 | 2400 | 2200
Velocidade do motor | rpm (50/60 Hz) | 1450/1740 | 1450/1740 | 1450/1740 | 1450/1750 | 1450/1750
Potência do motor | kW (50/60 Hz) | 0.37/0.4 | 0.37/0.4 | 0.37/0.4 | 0.7/0.85 | 0.7/0.85
Peso | kg | 21 | 22 | 22.5 | 37 | 38.5
Dimensões (C x L x A) | mm | 463/157/230* | 463/157/230* | 463/157/230* | 569/206/289 | 569/206/289
*Sem alça

Especificações técnicas

• Modelo: CRVpro 8
• Marca: Welch Vacuum
• Duas etapas, palhetas rotativas, acionamento direto.
• Velocidade máxima de bombeamento: 8 m3/h (133 l/min) @50 Hz.
• Pressão final (típica total): 2x10-3 mbar.
• Pressão final (sem gas ballast, parcial): 5x10-4 mbar (4x10-4 Torr).
• Capacidade de óleo: 1000 ml.
• Motor: 1450/1740 rpm (50/60 Hz), 0.37/0.4 kW.
• Nível de ruído: ≤50 dB(A) a 50 Hz.
• Flange de conexão: 16 KF.
• Temperatura de operação ambiente: 10–40 °C.
• Peso: 22,5 kg.
• Dimensões (C x L x A): 463 x 157 x 230 mm (sem alça).
