Módulo de controle PPG-2R-880

de processamento de dadosde telemonitoramentode sinais vitais

Visão geral

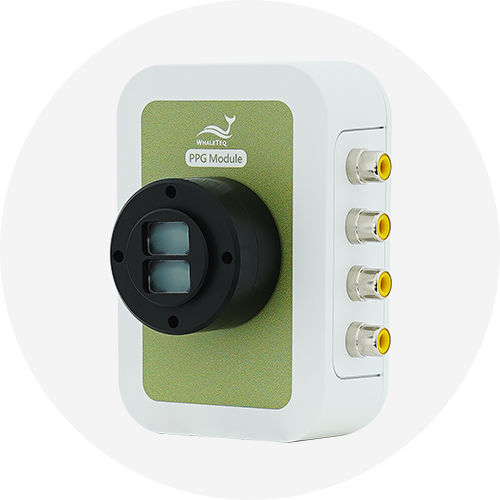

O módulo Reflectance SpO2 PPG-2R-880 / PPG-2R-940 é um simulador óptico de canal duplo projetado para P&D, validação e verificação em produção de produtos PPG reflectivos para wearables. Emparelha com a consola principal AECG100 ou com o SECG 5.0 AIO Multi Vital Sign Simulator para fornecer saídas analógicas R e IR para testes de SpO2 e frequência cardíaca. O módulo suporta personalização detalhada de formas de onda, modulação respiratória, injeção de ruído e testes automatizados para reproduzir sinais clínicos e sinais projetados para verificação de algoritmos.

Principais capacidades

• Emite formas de onda PPG programáveis e formas de onda padrão (seno, triângulo, quadrada) com offset DC ajustável.
• Simula sinais reflectivos analógicos verde/vermelho/infravermelho (suporta saídas de tensão verde/vermelho/IR).
• Simulação de curva R personalizada para validação de SpO2 e índice de perfusão (PI).
• Saídas simultâneas de ECG e PPG quando usado com AECG100; parâmetros PWTT ajustáveis para testes de temporização.
• Gerador de ruído com frequências selecionáveis e opção de ruído branco para testar algoritmos de processamento de sinal.
• Reprodução de dados brutos para reproduzir traçados clínicos gravados ou formas de onda definidas pelo utilizador.
• SDK disponível para testes automatizados e baseados em scripts, permitindo integração em fluxos de produção e validação.

Destaques

• Simulação respiratória com modulação de baseline, amplitude e frequência para melhor aproximar sinais PPG reflectivos reais.
• Estabelecimento rápido da curva R do DUT calculando valores DC R/IR e importando para tabelas SpO2 para verificação rápida da qualidade e consistência do produto.
• Inclui curvas R de fabricantes principais como referência de desenvolvimento e suporta carregamento de curvas R personalizadas para verificação rápida.
• SDK facilita o desenvolvimento de programas de teste automatizados e a integração em processos de fabricação e validação.
• Serviços opcionais de acessórios personalizados e soquetes para dedo para alinhar LEDs e PDs do DUT para acoplamento óptico preciso (opções de acessórios oferecidas como serviço de produto).

Documentação & manuais (disponíveis)
Datasheet e manual do utilizador fornecidos, incluindo instruções de emparelhamento com as consolas principais suportadas.

Características / especificações técnicas

• Frequência cardíaca (modo de teste SpO2): 10—300 BPM; passo 1 BPM; precisão ±1 BPM.
• Saída de referência DC LED: 100—3000 mV; passo 1 mV.
• Saída de referência AC LED: 0.75—30 mV; passo 0.01 mV.
• Intervalo PI (AC/DC): 0.025%—30% (depende dos níveis AC/DC).
• Comprimentos de onda LED: Vermelho 660 nm; Infravermelho 880 nm ou 940 nm; precisão ±10 nm.
• Irradiância vermelha (100%): 3.55 mW/m²; precisão ±15%.
• Irradiância infravermelha (100%): 6.65 mW/m²; precisão ±15%.
• Taxa de varredura LED: 50—40 kHz (Normal/Standalone); 10 kHz (Raw data); precisão de temporização ±5 μs.
• Taxa de amostragem PD: 250 kHz (canal único); precisão de temporização ±5 μs.
• Tempo de resposta subida/descida PD: ~1 μs (varia com a intensidade LED do DUT).
• Definição SpO2: 1%—100%; passo 1%; precisão ±1% mais precisão especificada do DUT (medida com instrumentos de referência).
• Modo de teste PPG — Forma de onda: Seno / Triângulo / Quadrado / PPG (padrão: PPG).
• Modo de teste PPG — BPM: 10—300 BPM (padrão 60 BPM); passo 1 BPM.
• Modo de teste PPG — Frequência relacionada à respiração: 0.17—5 Hz; padrão 1.00 Hz; passo 0.01 Hz.
• Modo de teste PPG — Lúmen: 50—925 Lux (medido a 5 mm do filme difusor); resolução ~1/3000 da faixa total; precisão ±6%.
• Modo de teste PPG — Comprimentos de onda suportados: 525 / 660 / 880 / 940 nm (precisão ±10 nm).
• Modo de teste PPG — Amplitudes SP/DN/DP (AC): 0.75—30.00 mV; passo 0.01 mV; valores padrão de exemplo fornecidos em tabelas.
• Modo de teste PPG — Posições temporais SP/DN/DP (Vermelho/IR): 0—1000 ms (a 60 BPM); resolução 1 ms; exemplos padrão SP 150 ms, DN 360 ms, DP 460 ms.
• Gerador de ruído (temporal) — Frequências: off / 0.5 / 1 / 2 / 3 / 5 / 10 / 25 / 50 / 60 / 100 / 120 / 1k / 5k Hz / White Noise; amplitude 0.05—2.00 mV; passo 0.05 mV.
• Respiração — Taxa: 1—150 BrPM; padrão 20 BrPM; passo 1 BrPM. Relação inalação/exalação: 1:1, 1:2, 1:3, 1:4, 1:5 (padrão 1:1).
• Modulação respiratória — Modulação baseline/amplitude/frequência disponível. Variação baseline respiratória: R: 1—16%, IR: 1—16%; passo 1%.
• Apneia — Duração: 1—60 s (padrão 10 s); ciclo: 1—10 min (padrão 1 min).
• Modo de teste PWTT — Diferença temporal (PTTp, PTTf): 0—5999 ms (faixa diminui com aumento de FC); passo 1 ms; precisão ±1 ms.
• Modos suportados com AECG100: Normal, Standalone, Raw data. O modo Raw data é aplicável com SECG 5.0 AIO.
