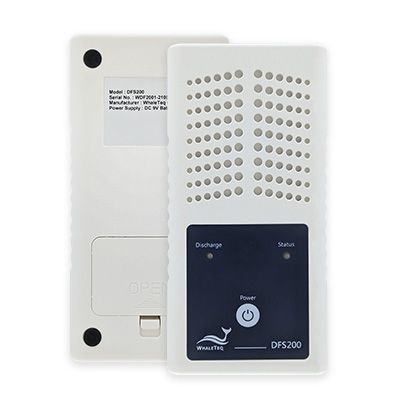

Aparelho para teste de carga DFS200

de tensãopara desfibriladores externospara reparação de equipamentos médico-hospitalares

Visão geral
O DFS200 é um testador portátil de DEA destinado a pessoal de inspeção e manutenção. Realiza testes funcionais completos de DEA, incluindo identificação de formas de onda de choque de desfibrilação, cálculo de energia (joules) e medição da tensão da bateria do DEA. O instrumento emparelha por Bluetooth com um aplicativo móvel dedicado para gestão de manutenção em nuvem, permitindo rastreio em tempo real, planeamento de testes, sincronização de dados e comunicação entre gestão e técnicos. Também suporta operação totalmente independente sem smartphone ou rede para uso flexível no local.

Funcionalidades

• Teste de desfibrilação: identifica várias formas de onda e calcula a energia entregue em joules; critérios de aprovação configuráveis para adultos e pediatria.
• Várias formas de ECG: fornece diferentes formas de onda ECG para simulação de desfibrilação e suporta armazenamento de formas personalizadas.
• Medição de bateria DEA: multímetro integrado para medição de tensão da bateria, com capacidade de medição sob carga (sonda opcional).
• Modo independente: unidade leve (330 g) e portátil capaz de realizar testes básicos sem app ou rede; operação com uma mão e indicadores de aprovação/reprovação com base em limites personalizados.
• Importação de formas personalizadas: importar e armazenar formas de onda definidas pelo utilizador para testes independentes e sinais ECG comuns.

Destaques

• Conectividade Bluetooth Low Energy e app móvel dedicada para controlo remoto, armazenamento de dados e integração com CMMS.
• Salvamento automático de registos de teste incluindo energia de choque (J), traçados de onda, tensão da bateria e datas para construir um histórico.
• Software opcional para PC para verificação rápida, importação de formas de onda e geração de relatórios.
• Operação portátil e autónoma a pilha que permite verificações rápidas em campo sem acesso à Internet.

Especificações de medição de energia
Energia máxima: até 600 J
Tensão: até 5000 Vp; precisão ±(1% da leitura + 2 V) típica
Resistência de carga: 50 Ω
Largura de pulso: 1,0–50,0 ms; precisão ±0,1 ms
Potência média máxima: 12 W (equivalente a um pulso de 360 J a cada 30 s)
Medição nível bateria DEA (sem carga): 0,40–40,00 V; precisão ±0,05 V para 5,00–40,00 V
Medição nível bateria DEA (com carga 200 mA): 3,60–40,00 V; precisão ±0,5 V para 3,60–40,00 V

Especificações gerais
Temperatura de funcionamento: 0°C–50°C
Temperatura de armazenamento: -20°C–+60°C
Humidade: 10%–90% sem condensação
Comunicações: Bluetooth Low Energy (BLE), conector USB Type-C
Modos de operação: Remoto (APP) e Independente
Alimentação: 1 × pilha alcalina 9V; indicação do nível de bateria e alerta de bateria fraca via APP
Parte mecânica: caixa em ABS; dimensões (C × L × A): 17,0 × 8,55 × 4,0 cm; peso: 330 g

Conformidade
Normas de segurança: IEC/EN 61010-1:2010 + A1:2016; 61010-2-030:2017 (grau de poluição 2)
Normas EMC: EN 61326-1; EN 301489-1 / EN 301489-17; FCC Part 15B
Outros: RF EN 300328; EN 62311; NCC RF LP0002

Especificações técnicas

• Modelo: DFS200
• Funcionalidade: identificação de formas de onda de desfibrilação, cálculo em joules, geração de formas ECG, medição de tensão de bateria DEA (sonda/carga opcional)
• Energia máxima mensurável: até 600 J
• Intervalo de medição de tensão: até 5000 Vp; precisão ±(1% leitura + 2 V)
• Largura de pulso: 1,0–50,0 ms (±0,1 ms)
• Bateria: 1 × 9V alcalina; estado da bateria exibido na APP
• Conectividade: Bluetooth Low Energy (BLE) e USB Type-C
• Parte mecânica: caixa ABS; 17,0 × 8,55 × 4,0 cm; 330 g
• Modos de operação: controlo remoto via APP e operação independente
• Conformidade: CE e normas IEC/EN e EMC relevantes conforme indicado acima
