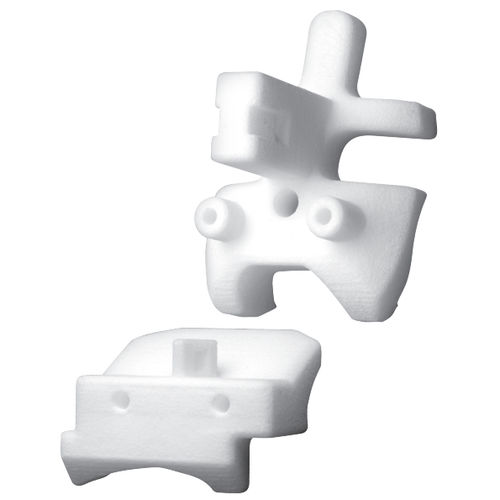

Guia de ressecção para prótese de tornozelo PROPHECY™

SISTEMA DE NAVEGAÇÃO PRÉ-OPERATÓRIO Principais Benefícios Uma gama completa de escolhas de implantes (INFINITY™, INBONE™, INVISION™) para atender às necessidades específicas do paciente Capacidade de criar um plano cirúrgico de revisão detalhada com ou sem implantes falhados actualmente em vigor Visualização em 3D de como gerenciar a perda óssea e reconstruir a altura da articulação sob condições únicas de revisão PROPHECY Protocolo de TAC de Tornozelo PROFECIA INBONE™ , INFINITY™ e INVISION™ Relatórios de Navegação Pré-Operatória e Os guias são ferramentas específicas do paciente para a cirurgia de substituição total do tornozelo. Aderência a isto o protocolo de CT da extremidade inferior do tornozelo, com joelho, é crítico para o sucesso. Em todos os casos, por favor, siga estas instruções: Posição do paciente O pé de interesse deve ser posicionado em posição neutra (90°) em relação à perna. FIGURA 1 NOTA: Se isto não for possível devido à condição do paciente, como por exemplo contractura, certifique-se de que a tomografia computadorizada contém fatias através da bola do pé (ver parte inferior da página seguinte). Se um implante contra-lateral estiver presente, dobre o membro contra-lateral para fora de o campo de visão do tornozelo a ser digitalizado. FIGURA 2 Não permita o movimento do paciente entre ou durante as varreduras. Instruções de Digitalização Os modos de TC helicoidal, axial e de feixe cônico são aceitáveis. Algoritmos de osso ou Standard são aceitáveis. Nenhum agente de contraste deve ser usado. Todas as bordas dos grupos de varredura devem permanecer alinhadas. Ver linhas tracejadas, página seguinte. - Mantenha um único sistema de coordenadas para a varredura do joelho e do pé. - Manter um campo de visão consistente e tamanho de pixel tanto para o joelho como para o pé varredura do pé. - Ajustar a largura dos grupos de joelho e pé juntos para abranger a anatomia necessária de ambos os grupos é adequada.
