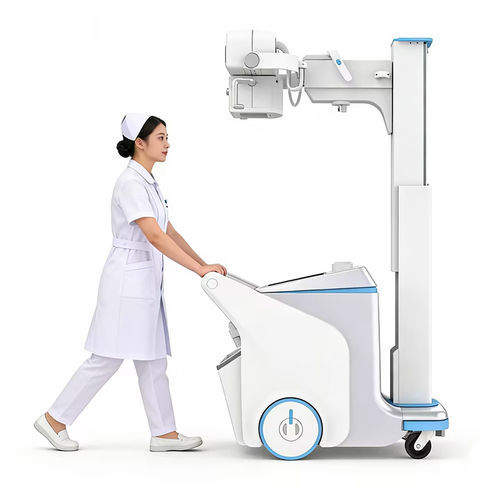

Sistema móvel de radiografia digital YSX-mDR50B

O sistema móvel de raios X digital YSENMED YSX-mDR50B de 50 kW é uma solução portátil que combina detector plana a‑Si sem fio, gerador de alta frequência de 50 kW, tubo de ânodo giratório e suporte móvel totalmente articulado para imageamento clínico flexível.

Configurações

• YSENMED YSTCQ-1417L — Detector de painel plano 430 mm × 430 mm (1 unidade)
• YSENMED YSTX-3 — Estação de diagnóstico DX (1 unidade)
• YSENMED YSFSQ-M50A — Gerador de alta frequência 50 kW (1 unidade)
• YSENMED YSMXZ1301 — Tubo de raios X (1 unidade)
• YSENMED YSXS-A1 — Colimador (1 unidade)
• YSENMED YSMTYD50 — Suporte móvel (1 unidade)
• Unidade de alimentação por bateria — (1 unidade)
• Tablet — Opção

Detector de painel plano — Especificações principais

• Tecnologia: detector de painel plano sem fio a‑Si
• Centelhador: CsI
• Tamanho de imagem ativo: 430 mm × 430 mm
• Matriz de pixels: 3072 × 3072
• Pixels efetivos: 9,4 milhões
• Tamanho do pixel: 140 μm
• Resolução espacial: 3,5 lp/mm
• Escala de cinza de saída: 16 bits
• Tempo de aquisição: ≤ 7 s (padrão); opção ≤ 6 s; tempo de pré-visualização ≤ 3 s

Gerador de alta frequência — Especificações principais

• Potência nominal de saída: 50 kW
• Faixa de kV: 40–150 kV (passo 1 kV)
• Faixa de mA: 50–630 mA
• Faixa de mAs: 0,5–320 mAs
• Alimentação de entrada: 220 V / 110 V monofásico

Tubo de raios X — Especificações principais

• Ponto focal: 0,6 / 1,2 mm
• Tensão máxima: 150 kV
• Tipo de ânodo: rotativo
• Capacidade térmica do ânodo: 300 kHU
• Ângulo do ânodo: 12°

Suporte móvel — Especificações principais

• Movimento vertical (centro do tubo): 600 mm – 2100 mm
• Movimento telescópico lateral (centro do tubo): 720 – 1220 mm
• Rotação horizontal da coluna: ±270°
• Ângulo de inclinação do conjunto do tubo: -15° a +90°
• Rotação horizontal do conjunto do tubo: ±90°
• Rotação do colimador no eixo vertical: ±90°
• Dimensões do suporte móvel: 1240 mm × 580 mm × 1385 mm

Colimador — Especificações principais

• Controle: Manual
• Filtro: 1,2 mm Al
• Luz: Lâmpada LED

Estação de diagnóstico DX — Recursos

• Display: 19 polegadas
• Matriz de pixels: 3072 × 3072
• Gerenciamento de pacientes: cadastro manual e consulta automática de WORKLIST
• Aquisição de imagem: ajuste automático de janela, recorte automático e transmissão
• Processamento de imagem: correção, inversão; visualização: ajuste largura/nível, rotação, escalonamento e restauração
• Relatório médico: carregamento automático das informações do paciente
• Impressão de filme: compatível com impressão por câmera laser segundo DICOM 3.0
• Transferência DICOM: envio para PACS/estações compatíveis com DICOM 3.0
• Comutação inteligente de energia: suporta exposição durante carregamento

Especificações / características técnicas

• Área ativa do detector: 430 mm × 430 mm; matriz: 3072 × 3072; pixels efetivos: 9,4 milhões; tamanho do pixel: 140 μm; 16 bits
• Tempo de aquisição do detector: ≤ 7 s (padrão); opção ≤ 6 s; pré-visualização ≤ 3 s
• Potência do gerador: 50 kW; kV 40–150 kV; mA 50–630 mA; mAs 0,5–320 mAs
• Alimentação: 220 V / 110 V monofásico
• Tubo X‑ray: anodo rotativo, foco 0,6/1,2 mm, 150 kV, capacidade térmica 300 kHU, ângulo anodo 12°
• Faixas de deslocamento do suporte: vertical 600–2100 mm; telescópico 720–1220 mm; rotação coluna ±270°; inclinação tubo -15° a +90°; rotação horizontal ±90°
• Colimador: controle manual, filtro Al 1,2 mm, iluminação LED
• Estação: display 19", suporte DICOM 3.0, processamento automático de imagens e relatórios
