Módulo de aquisição de dados R1-358801

de processamento de dadosde análise de imagensde telemonitoramento

Introdução do produto

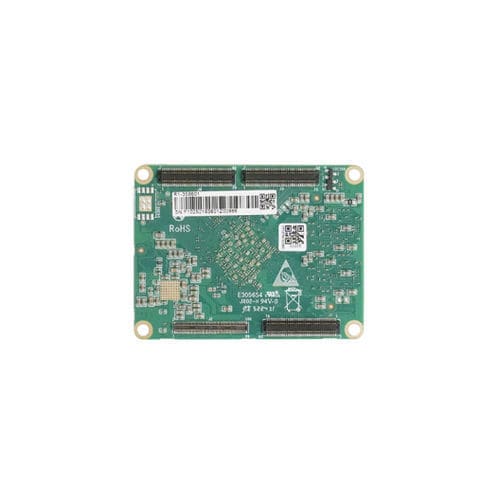

O R1-358801 é uma placa core ARM compacta baseada no SoC Rockchip RK3588 octa‑core 64 bits (4×Cortex‑A76 + 4×Cortex‑A55) em processo de 8 nm, até 2,4 GHz. Dimensões 66×50 mm e TDP 0,4–12 W, adequada para sistemas embarcados industriais que exigem alta densidade de processamento e eficiência energética. Suporta Android e Linux.

Detalhes técnicos
A placa integra LPDDR4 4GB e eMMC 32GB a bordo. Gráficos e IA: Mali‑G610 MP4 e NPU 6TOPS. Multimédia: saída HDMI2.1 até 8K@60Hz ou 4K@120Hz; MIPI‑DSI até 4K@60Hz; entrada HDMI2.0 para captura de vídeo. Codificação até 8K@30FPS (H.264/H.265); decodificação até 8K@60FPS (H.265/VP9), 8K@30FPS (H.264), 4K@60FPS (AV1). Interfaces: PCIe3.0 (2×x2 + 1×x4 + 4×x1), 2×Ethernet Gigabit, 3×SATA3.0, 3×USB3.1 Gen1, 4×USB2.0, I2S 2 canais, 15 GPIO, 8 UART, 4 I2C, 3 PWM, 1 SDMMC, MIPI DSI/CSI e watchdog independente. Alimentação backplane 4V (±5%). Temperatura de operação 0–60°C; armazenamento -20–70°C.

Principais características

• RK3588 octa‑core até 2,4GHz, processo 8nm
• Placa core compacta 66×50mm
• 4GB LPDDR4 integrada + 32GB eMMC
• Saída HDMI2.1 8K e capacidade de codificação/decodificação 8K
• Expansão PCIe3.0, dupla LAN Gigabit e 3×SATA3.0

Aplicações
Indicada para edge computing AIoT, controlo industrial, sistemas de visão inteligente, sinalização digital, processamento de vídeo e outros cenários embarcados baseados em ARM.

Especificações (resumo)

• Modelo: R1-358801
• Processador: Rockchip RK3588, 4×Cortex‑A76 + 4×Cortex‑A55, até 2,4GHz
• Memória/Armazenamento: LPDDR4 4GB integrada + eMMC 32GB
• Gráficos/NPU: Mali‑G610 MP4; NPU 6TOPS
• Display & Vídeo: HDMI2.1 até 8K@60Hz; MIPI‑DSI até 4K@60Hz; entrada HDMI2.0; codificação/decodificação conforme especificado
• Interfaces: PCIe3.0 multi‑lane, 3×SATA3.0, 3×USB3.1 Gen1, 4×USB2.0, 2×LAN Gigabit, MIPI DSI/CSI, GPIO/UART/I2C/PWM
• Alimentação & Temperatura: Backplane 4V (±5%); operação 0–60°C; armazenamento -20–70°C
• Sistema operativo: Android / Linux
