病室用ドアオペレーター SW200 OHC

電気機械式

説明

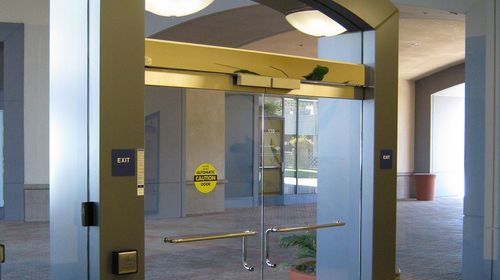

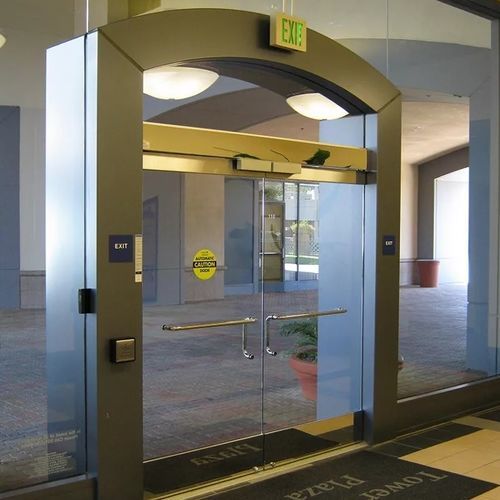

ASSA ABLOY SW200 OHC は、隠蔽型の天井内蔵式電動スイングドアオペレーターで、隠しアームシステムを備えています。目立たない仕上げと高い機械的強度を両立し、スムーズで滑らかな作動を提供します。積み重ね圧や風荷重を補償しつつ手動での開閉が容易で、停電時の手動押力も扱いやすく設計されています。

用途
低エネルギーからヘビーデューティまでの出入口、屋内外の片開き・両開きドア、非常脱出口（パニックブレイクアウト）や手動リセットが必要な経路に適しています。外観を損なわず高性能を求める現場に最適です。

主な特長

• 天井内蔵型の電動スイングドアオペレーター（隠しアーム）
• 美観を保ちながら高い構造強度を確保
• 高通行量に対応する滑らかでやさしい作動
• 積み重ね圧や風荷重を補償
• 停電時でも手動での操作が容易で低い手動押力
• オプションの監視付き埋め込みバッテリーバックアップで停電時の動作を確保

ダウンロード / BIM / オブジェクト（概要）
製品の技術資料、BIMオブジェクト、製品図面および仕様書がダウンロード可能で、設計や統合を支援します。

仕様

• 製品ID：SW200 OHC
• バリエーション：片開き、両開き
• 電源：100–240 VAC ±10/–15%、50/60 Hz
• 建物配線用ヒューズ：最大 10 A
• 最大消費電力：300 W
• 補助電源：24 V DC、最大 700 mA
• 電気式ロック接続：12 V DC、最大 1200 mA または 24 V DC、最大 600 mA
• 監視付きバッテリーバックアップ：24 V DC（オプション）
• 使用周囲温度：-20 °C〜+45 °C
• 相対湿度（非結露）：最大 95%
• 保護等級：IP20
• 対応ドアタイプ：片開き・両開き、屋内外、低エネルギーからヘビーデューティ、パニックブレイクアウトおよび手動リセット対応の避難経路
