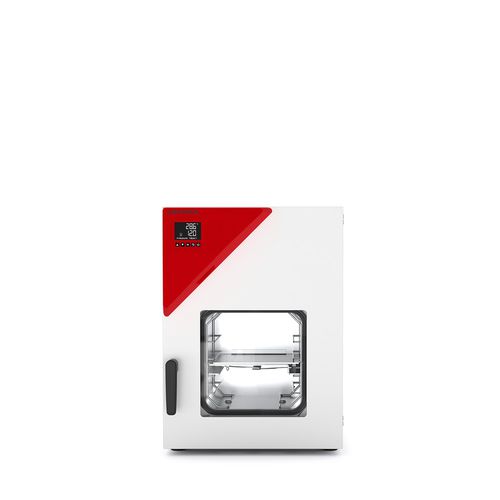

乾燥オーブン VD 23

多目的真空アルミニウム製

製品説明
BINDER の VD 23 真空乾燥箱は、工業および研究用環境での非可燃性溶剤の制御された乾燥に対応するよう設計されています。精密な温度制御と、熱伝達を最適化する BINDER の特許取得済み拡張ラック技術を組み合わせています。棚は任意の位置に調整でき、内装は洗浄しやすく設計されています。

利点

• 制御された真空下での迅速かつやさしい乾燥
• 大面積の熱伝導プレートによる優れた熱伝達
• 実証された安全コンセプトによる安全な作業
• 真空ポンプとポンプキャビネットを含むモジュラー式の完全システムが選択可能

主な特徴

• 温度範囲：周囲温度＋9 °C から +220 °C
• 圧力と温度をデジタル表示するコントローラ
• プログラム制御の乾燥監視、プロセス終了時の自動換気
• 内部データロガー、測定値は USB を介してオープン形式で読み出し可能
• アルミ製拡張ラック 1 個、任意位置に配置可能
• 不活性ガス接続 / ユニバーサル通気オプション
• 外部測定機器用のアクセスポート DN16
• 破片飛散防止付きのばね支持安全ガラス
• 大型観察窓、内部照明（オプション）
• コンピュータインターフェース：Ethernet

技術仕様（主要データ）
品番：9630-0001 / 9630-0005
型式：VD023-230V / VD023UL-120V
仕様：標準

性能データ — 温度
温度範囲：周囲温度＋9 °C ～ 220 °C
100 °C における温度均一性：1.0 ± K
100 °C における温度変動：0.1 ± K
100 °C までの加熱時間：80 分

真空データ
漏れ率：0.01 bar/h
50 mbar における時間的圧力変動：1 ± mbar
400 mbar における時間的圧力変動：70 ± mbar

電気データ
定格電圧：200...230 V（9630-0001）/ 100...120 V（9630-0005）
周波数：50/60 Hz
定格電力：0.9 kW
ヒューズ：6.3 A（230 V）/ 10.0 A（120 V）
相（定格電圧）：1~

接続
小フランジ真空接続：DN 16 mm
小フランジ計測アクセスポート：DN 16 mm
過圧カプセル化用圧縮空気接続：5 NW

寸法および重量
内寸容積：24 L
本体重量（空）：64 kg
棚あたり積載量：20 kg
許容総積載量：50 kg
背面壁クリアランス：100 mm
側面壁クリアランス：70 mm

外形寸法（本体、ネット）
幅（ネット）：523 mm
高さ（ネット）：698 mm
奥行（ネット）：413 mm

内寸
内部幅：285 mm
内部高さ：285 mm
内部奥行：295 mm
扉数：1

環境関連データ
音響等価レベル：40 dB(A)
100 °C における消費電力：140 Wh/h

インストール
棚数（標準/最大）：1/4

オプション、アクセサリ & サービス（例）

• 拡張ラック（アルミまたはステンレス）
• シリコーンフリーの FKM ドアガスケット
• 校正証明書および各種資格サービス（IQ/OQ）
• 試料温度計測用フレキシブル Pt100 センサ
• ドアロック、ユニバーサルアクセス DN 40、追加通気
• 内部 LED 照明、アナログ出力 4-20 mA、タッチスクリーンコントローラ
• ポンプキャビネットおよび真空ポンプ（VP1、VP2）、排出コンデンサ
• APT-COM ソフトウェア、保守契約、据付・立ち上げ

特性 / 技術仕様

• モデル：VD 23
• 用途：非可燃性溶剤の乾燥
• 温度範囲：周囲温度＋9 °C ～ +220 °C
• 内寸容積：24 L；内寸（W×H×D）：285 × 285 × 295 mm
• 本体重量（ネット）：64 kg
• 真空接続 / アクセスポート：DN 16
• 電源：200...230 V（オプション 100...120 V）、50/60 Hz、0.9 kW
• 棚数（標準/最大）：1/4；棚当たり荷重 20 kg；総許容荷重 50 kg
• データロガー（USB エクスポート）；Ethernet インターフェース
