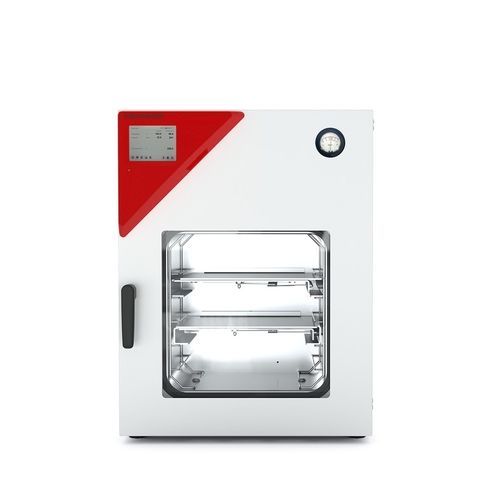

真空オーブン VDL 56

乾燥実験用卓上

製品説明
BINDER の VDL シリーズ安全真空乾燥器は、可燃性有機溶剤の乾燥において最大限の安全性を提供します。爆発保護対応装置、ATEX 指令 2014/34/EU に基づく分類：EX II 2/3/- G IIB T3 Gb/Gc/- X。

利点

• 試料に優しい迅速な乾燥
• 大面積の導熱プレートによる最適な熱伝達
• ATEX 準拠の安全コンセプトにより安全な作業が可能
• 真空ポンプおよびポンプキャビネットを含むモジュラー式の完全システムも選択可能

主な特長

• 温度範囲：周囲温度＋9 °C 〜 +110 °C
• ATEX 分類：EX II 2/3/- G IIB T3 Gb/Gc/- X
• グラフィック表示対応の直感的なタッチスクリーンコントローラー（圧力・温度表示）
• プログラム制御の乾燥監視および工程終了時の自動換気
• 内部データロガー、測定値はUSBによるオープンフォーマットで読み出し可能
• 加熱許可用の圧力監視器（< 100 mbar から）
• アルミ製拡張ラック 2 段、位置調整可能（標準 2 / 最大 5）
• 周囲空気または不活性ガスによる換気用ユニバーサル接続
• 外部センサや配線導入用ユニバーサルアクセスポート DN16
• 破片防止機構付きのバネ支持安全ガラスパネルと大きな観察窓
• コンピュータインターフェース：Ethernet

データ（抜粋）
品番：9630-0010 | 9630-0014
型式表示：VDL056-230V | VDL056-120V
モデル：Standard

性能データ — 温度（抜粋）
温度範囲：周囲温度＋9 °C 〜 110 °C
100 °C における空間温度のバラツキ：1.2 ± K
100 °C における時間的温度変動：0.1 ± K
100 °C 到達加熱時間：140 分

真空データ（抜粋）
漏れ率：0.01 bar/h
50 mbar における時間的圧力変動：1 ± mbar
400 mbar における時間的圧力変動：70 ± mbar

電気データ（抜粋）
定格電圧：200...230 V（9630-0010） | 100...120 V（9630-0014）
周波数：50/60 Hz
定格消費電力：1.4 kW
装置ヒューズ：8.0 A（200...230 V） | 16.0 A（100...120 V）
相：1~

接続
小フランジ真空接続：DN 16
小フランジ測定導入口：DN 16

寸法・重量（抜粋）
内槽容量：55 L
本体重量（空）：104 kg
棚当たり荷重：20 kg
総許容荷重：60 kg
背面／側面壁離れ：100 mm / 70 mm

筐体・内寸
本体（W x H x D ネット）：638 x 815 x 461 mm
内寸（W x H x D）：400 x 400 x 343 mm
外扉数：1

環境関連データ
音圧レベル：40 dB(A)
100 °C 時の消費電力量：180 Wh/h

備品
棚数（標準/最大）：2 / 5

オプション・付属品

• アルミまたはステンレス製棚
• 扉パッキン FKM（シリコーンフリー）
• 真空ポンプ VP5 EX（ATEX 準拠）
• VP5 EX 搭載の VDL 56 用ポンプキャビネット
• 温度用アナログ出力 4–20 mA
• 試料温度測定（Pt100）
• 較正証明書（温度、圧力）
• 保守・サービス契約

技術仕様（概要）

• 販売モデル：VDL 56
• シリーズ：VDL（可燃性溶剤用 ATEX 装置）
• 容積：55 L
• 温度範囲：周囲＋9 °C ～ +110 °C
• 定格出力：1.4 kW
• 本体質量（空）：104 kg
• 真空接続：DN 16
• 内部データロガー（USB 読出し）および Ethernet インターフェース
• ATEX：EX II 2/3/- G IIB T3 Gb/Gc/- X
