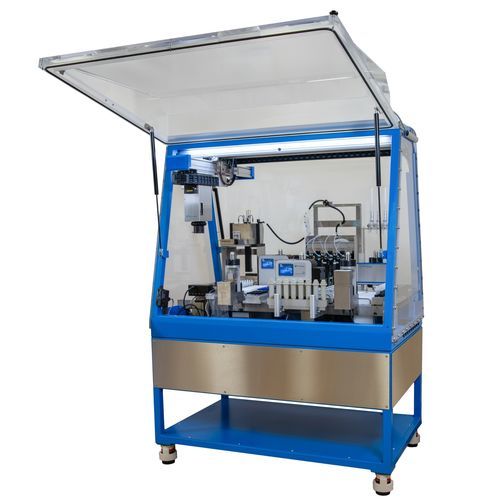

自動サンプル準備システム SWING CRYSTAL

製薬産業用試薬配布濾過

概要
SWING CRYSTALソリューションは、底面ガラスプレートを備えたMTPフォーマットのブロックで、XRPDへ直接移載可能な、加速・標準化された結晶化、ポリモルフ、塩および溶解度のスクリーニングを提供します。本システムは、特許取得済みの上方グラビメトリック分注技術と各種結晶化プレート、統合ソフトウェアを組み合わせ、スクリーニングの標準化とデジタル化を実現します。

製品説明
上方グラビメトリック分注/投与（特許）により液体・固体の精密な供給を行い、複数のMTPフォーマット結晶化プレートと組み合わせて、高スループットで再現性のあるスクリーニングワークフローを可能にします。プラットフォームはHT XRPDへの直接出力に対応し、DoE、ML/AI、LIMS、ERPなどへのデータ連携インターフェースを提供します。

ワークフロー

• SWING CRYSTAL - 結晶化スクリーニング
  • MP 1にAPIを分注
  • MP 1に溶媒を分注
  • 加熱・撹拌して溶解
  • ろ過プレートへ移載
  • ろ過プレートの除去
  • MP 2からCP 1、2、3へホットトランスファー
  • MP 2でホットろ過
  • 評価（XRPDへ直接移載）
• SWING CRYSTAL - 冷却（クラッシュまたは制御）
• SWING CRYSTAL - 逆溶媒法
• SWING CRYSTAL - 蒸発（速いまたは遅い）
• SWING CRYSTAL - スラリー

利点

• サンプルあたりのコストを90%以上削減可能。
• 生産性を10倍に向上。
• MTPベースおよび他のフォーマットで1回の実行あたり最大192の結晶化実験を実施可能。
• 塩選択、ポリモルフスクリーニング、共結晶、溶解度スクリーニング（撹拌、pH・温度勾配、ろ過、制御蒸発を含む）に対応。
• 溶媒の選択（エルオトロピー列）、濃度、蒸発速度、温度、冷却速度、撹拌などの重要因子が結晶構造に与える影響を系統的に解析可能。
• 別々の結晶化ワークフローを同時に2つ実行可能。
• 液体および固体の供給に対する信頼性の高い精密なグラビメトリック分注ツール。
• リアクター/ウェルの大きさは<1 mL〜100 mL（使い捨てフォーマット）および高出力プロセス開発リアクターでは最大1,000 mLまで対応し、同一プラットフォームでスクリーニングとスケールアップが可能。
• 結果をExcelへ簡便に出力でき、ほぼあらゆる外部ソフトと連携可能。
• DoE、ML/AI、LIMS、ERPとのインターフェース提供。

ソフトウェア

• AUTOSUITE：実験の設計、実行、解析、レポート作成を迅速かつ柔軟に自動化。ドラッグ＆ドロップで事前定義またはカスタムフローを作成可能。
• ARKSUITE：Chemspeedシステムと手作業プロセスを横断してラボワークフローをオーケストレーション。ワークフロー、実験、メッセージ、ステータス、在庫管理を集中管理。

技術仕様

• ソリューション名：SWING CRYSTAL。
• 液体・固体の精密供給のための特許取得済み上方グラビメトリック分注/投与。
• XRPDへ直接移載可能なガラス底を有するMTPフォーマット結晶化プレートをサポート。
• スループット：1回の実行で最大192の結晶化実験（MTPおよび他フォーマット）。
• 対応ワークフロー：塩選択、ポリモルフスクリーニング、共結晶、溶解度スクリーニング、逆溶媒、冷却（クラッシュまたは制御）、蒸発（速いまたは遅い）、スラリーワークフロー。
• リアクター/ウェルサイズ：使い捨てフォーマットで<1 mL〜100 mL、プロセス開発用高出力リアクターで最大1,000 mLまで対応（スケールアップ可）。
• 機能：撹拌、pH制御、温度勾配、制御冷却速度、制御蒸発、ろ過、ホットトランスファーおよびホットろ過。
• データ出力：HT XRPDへの直接出力；Excelへの簡単なエクスポートおよび外部ソフトとのインターフェース。
• 統合：DoE、機械学習/AIワークフロー、LIMSおよびERPと互換。
• 別々の結晶化ワークフローを同時に2つ実行可能。
• AUTOSUITE、ARKSUITEを含むソフトウェアエコシステムを備え、実験自動化とラボオーケストレーションを提供。
