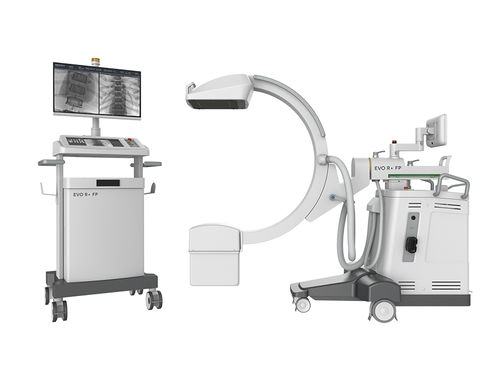

モバイルCアーム EVO R+ FP

フラットパネルディテクタービデオモニター搭載

製品概要
EVO R+ FPは、診断、治療、手術中に手術室でリアルタイムの透視X線画像を取得するための可搬型外科用Cアームです。C字型アームは患者の周囲を多角度で回転し、骨、血管、臓器、医療機器の配置を可視化します。本機は狭い手術室にも適するコンパクト設計で、成人および小児の検査に対応します。

高い柔軟性

• 混雑したスペースに適した最適化された設置面積とコンパクトな寸法
• テーブルや患者への近接アクセスを可能にする広い空きスペース
• ドリフトを抑える自然なバランス設計により精密な位置決めが可能

容易なポジショニング

• 色分けされた軸と人間工学に基づくハンドルによる直感的な手動動作制御
• オペレーターの利便性を考慮した中央位置のブレーキおよび操作ハンドル
• 迅速な高さ調整を可能にする垂直方向のモータ駆動
• 滑らかな移動を実現する大径の双輪キャスター

高性能で信頼性の高い装置

• モノブロック発生器の選択肢：5 kWまたは20 kW
• 起動時間が短く < 1 分で使用可能
• 標準コンセントから20 kWを実現するEnergy Storage Unit（ESU）オプション
• 長時間の手技に対応する高度な水冷システム
• 約30分のバックアップを提供する無停電電源装置（UPS）

被ばく低減

• 被ばく効率に優れた新世代のグラファイトカーボン格子
• 放射線を使用しないレーザーターゲティング装置による位置決め
• 被ばくなしで位置決め可能な回転式シャッターを備えた仮想コリメータ
• 画質/被ばく比を最適化するAPRプログラム

優れた画像品質

• 高解像度フラットパネル検出器の選択肢：23 × 23 cmまたは31 × 31 cm
• ライブ画像と参照画像の両方を4Kモニターでフル解像度表示
• 最大30枚/秒のフレームレート
• 画像の明瞭化を支援するA.I.搭載の画像処理
• 操作設定と術者表示用の回転式タッチスクリーンモニター

ソフトウェアとワークフロー（ADAM）

• オペレーター教育負担を低減する直感的なイメージングインターフェース
• 自動化機能：プロトコルパラメータ設定、画像保存、画像処理
• 手術室向けツール：LIH、画像反転/回転、ライブ参照切替、DSA、タッチ操作

規制および想定される用途
EVO R+ FPはTECHNIX S.P.A.製のクラスIIb医療機器であり、CEマーキングを取得しています。欧州連合では医療機器規則2017/745/EUに基づきIMQ（CE 0051）により、診断、治療、手術中の成人および小児に対する透視X線検査の適応で認証されています。取扱説明書をよくお読みください。写真は契約上のものではありません。

技術仕様

• 商用名称（型式）：EVO R+ FP ADAM
• 製造者：TECHNIX S.P.A.
• 医療分類：クラスIIb
• CE認証：MDR 2017/745/EUに基づきIMQ（CE 0051）で認証
• 適応：成人および小児向け透視X線検査（診断、治療、手術）
• フラットパネル検出器オプション：23 × 23 cmまたは31 × 31 cm
• モニター：ライブおよび参照画像用の4Kフル解像度モニター；回転式タッチスクリーンモニター
• フレームレート：最大30枚/秒
• 発生器オプション：モノブロック5 kWまたは20 kW；標準コンセントから20 kWを実現するESUシステム
• 起動時間：< 1 分
• 冷却：高度な水冷システム
• 電源バックアップ：約30分のUPS
• 移動性と人間工学：垂直モータ駆動、色分け軸、中央ブレーキ/操作ハンドル、双輪大径キャスター
• 被ばく低減機能：グラファイトカーボングリッド、レーザーターゲット、仮想コリメータ、APRプログラム
• 画像処理：A.I.アルゴリズムと手術室向けの完全なイメージングツールセット（LIH、DSA、live‑reference）
