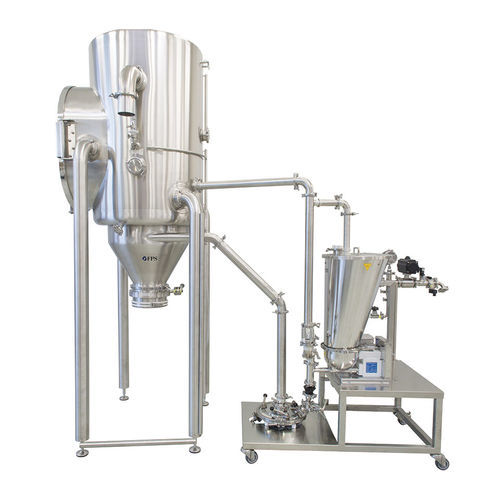

エアージェット式微細化システム ProMill series

パイロット製造用無菌

概要
ProMillシリーズは、パイロットから大規模生産バッチまで対応する連続生産向けの流体ジェットミルです。プロセスガスの消費が低く、製品切替が迅速で、産業プロセスにおける効率的な粒子径低減を実現します。

設計と適合性
すべての製品接触部接続はcGMP準拠を前提に設計されており、組立・分解・洗浄・バリデーションを容易にします。構成部品を最小限にすることで取扱いやメンテナンスを高速化しています。ProMillは無菌、毒性、放射性の製品処理向けにアイソレータへ組み込み可能です。標準オプションには容積式または重量式フィーダ、布袋分離フィルタ、手動操作パネル、CFR21 Part11準拠のデータレコーダーがあります。ATEX構成、PTFEまたはセラミック製インサート／コーティング、Hastelloyなどの特殊材料はオプション対応です。

利用可能モデル

• ProMill-8：生産スケールユニット、8インチの粉砕室 — 500 g～80 kg/hの微粉化に対応。
• ProMill-12：生産スケールユニット、12インチ粉砕室 — 最大200 kg/h。
• ProMill-16：生産スケールユニット、16インチ粉砕室 — 標準バッチサイズ20 kg～5,000 kg、最大400 kg/h。
• ProMill-20：シリーズ最大の粉砕室（20インチ） — 最大処理能力は最大で800 kg/h。

技術データ

• 寸法：8" / 12" / 16" / 20" 粉砕室（ProMill-8 / -12 / -16 / -20）
• 材質：標準 AISI316L；オプションでPTFEまたはセラミックインサート、特殊コーティング；Hastelloyは要望に応じて対応
• ガスケット：PTFE - FEP / Viton - シリコーン
• 表面粗さ：接触部 < 0.25 μm；非接触部 < 0.80 μm
• バッチサイズ（最小–最大）：ProMill-8: 1–1,000 kg；ProMill-12: 5–2,500 kg；ProMill-16: 10–5,000 kg；ProMill-20: 30–10,000 kg
• 処理能力（最小–最大）：ProMill-8: 0.2–80 kg/h；ProMill-12: 1–200 kg/h；ProMill-16: 3–400 kg/h；ProMill-20: 10–800 kg/h
• ガス消費量 @ 7 barg：119 / 249 / 444 / 725 Nm3/h（ProMill-8 / -12 / -16 / -20）
• ガス消費量 @ 12 barg：205 / 427 / 761 / 1240 Nm3/h
• ガス消費量 @ 100 psig：74 / 155 / 277 / 452 SCFM
• ガス消費量 @ 175 psig：128 / 266 / 474 / 773 SCFM
• 典型回収率：バッチサイズにより約99.5%
• 作動圧力：2–12 barg

仕様

• シリーズ：ProMill series
• 対応バッチサイズ：モデルにより1 kg〜10,000 kg
• 処理能力レンジ：0.2 kg/h〜800 kg/h（モデルに依存）
• 材質：標準 AISI316L；PTFEまたはセラミックのインサート／コーティングはオプション；Hastelloyは要望に応じて対応
• 表面粗さ：接触部 < 0.25 μm；非接触部 < 0.80 μm
• ガスケット：PTFE - FEP / Viton - シリコーン
• 供給方式：容積式または重量式フィーダ
• 分離方式：布袋分離フィルタ
• 制御・データ：手動パネルとCFR21 Part11準拠のデータレコーダー
• ガス消費例：ProMill-8で119 Nm3/h (@7 barg) から ProMill-20で1240 Nm3/h (@12 barg)
• 典型回収率：約99.5%（バッチサイズにより変動）
• 作動圧力：2–12 barg
• 認証 / 構成：ATEX対応可能；cGMP配慮の設計でバリデーションを容易化
