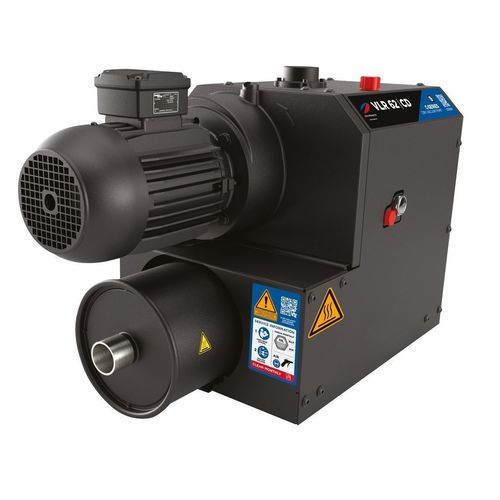

回転爪真空ポンプ C-VLR 62

オイルフリー乾式はめ込み式

概要
C-VLR 62 および C-VLR 122 は、接触のない圧縮を採用したオイルフリー（オイルレス）爪形（クロー）真空ポンプで、インバータ（周波数変換器）を一体化しています。連続した工業用途での使用を想定して設計されており、設置面積がコンパクトで、低騒音・高いエネルギー効率を実現します。標準構成は、フランジモーター（インバータ一体）、吸気用細目フィルター、吸引側の逆止弁、真空リリーフバルブ、冷却用ファンおよび防音カバーを含みます。

標準機能

• インバータ一体型フランジモーター
• 内蔵ファンによる空冷
• 騒音低減用の防音カバー
• 細目の吸気フィルター
• 吸引側の逆止弁（真空用）
• 真空リリーフバルブ

利点

• コンパクト設計：同等機種に比べ設置面積を最大約50%削減可能
• エネルギー効率の向上：比性能が最大約50%改善し、運転コストを低減
• 低騒音運転：一部機種で約63 dB(A)まで低減
• 最適化されたフラッシング設計：フラッシング性能の向上とフラッシング媒体へのアクセスが容易
• 冷却オプション：パッシブ（受動）およびアクティブ（能動）冷却を選択可能
• 耐久オプション：過酷環境向けに ProCoat™ 仕上げのヘビーデューティ構成あり
• モーター効率：IE3 クラスのモーターを採用
• 新世代の爪形ジオメトリによる性能向上

技術データ（概要）

• 吸引量：機種および構成により約62〜144 m³/h
• 到達真空（連続運転）：アクティブ仕様で最大約400 mbar abs、パッシブ仕様で最小約100 mbar abs（機種/構成による）
• 冷却方式：パッシブおよびアクティブ（内蔵ファン）
• モーターオプション：IE3 モーター；代表的な 50 Hz 出力 約1.25 kW、1.5 kW、2.7 kW；60 Hz 約1.5 kW、1.8 kW、3 kW
• 騒音性能：一部バリアントで約63 dB(A)まで低騒音
• オプション：ProCoat™ 仕上げのヘビーデューティ構成

仕様

• 型式 / シリーズ：C-VLR 62 / C-VLR 122（C-VLR シリーズ）
• タイプ：オイルフリー乾式爪形真空ポンプ（接触なし圧縮）
• インバータ一体型フランジモーター
• 吸引量：約62〜144 m³/h（機種に依存）
• 到達真空（連続）：約400 mbar abs（アクティブ）／約100 mbar abs（パッシブ）、構成により変動
• 冷却：パッシブまたはアクティブ（内蔵ファン）
• 標準装備：細目吸気フィルター、吸引側逆止弁、真空リリーフバルブ、防音カバー
• モーター効率クラス：IE3
• 代表的なモーター出力（例）：50 Hz：1.25 kW、1.5 kW、2.7 kW；60 Hz：1.5 kW、1.8 kW、3 kW
• 騒音レベル：一部機種で約63 dB(A)まで
• オプション：ProCoat™ 仕上げのヘビーデューティ版
• 設計上の特徴：新世代の爪形ジオメトリおよび改良されたフラッシングシステム
