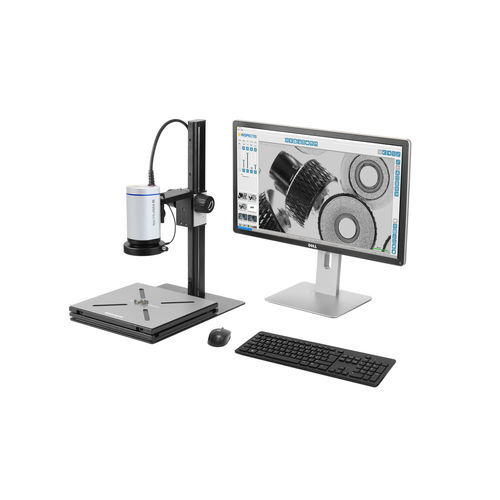

デジタル式ビデオ顕微鏡 F40s

検査用LED紫外線

概要
Inspectis F40sは、産業用検査、品質管理、計測、ドキュメンテーション向けに設計されたモジュラー式フルHD（1080p/60）デジタル顕微鏡です。40:1の電動メガピクセルズーム、中心スポットの高速オートフォーカス、改良センサー、およびカメラ/レンズのオンボード制御を工業用アルミ筐体に統合し、UNC 1/4-20"取付と整ったケーブル配線でスタンドや生産ラインへの組み込みが容易です。

主な特長

• フルHD 1080p/60の映像出力と高度な信号処理により、動きボケを低減し滑らかな映像を実現。
• 40:1電動メガピクセルズームレンズ（オートフォーカス、アイリス制御、予め校正された光学系）。
• ズーム、明るさ、AFオン/オフ、ホワイトバランスのオンボード制御。メモリプリセット対応のリモートコンソールはオプション。
• モジュラー設計で、マウント、スタンド、照明、レンズ、SDKによるソフトウェア統合が可能。
• 可動物体のライブ検査、インライン検査、SMT生産ラインへの適用に適合。

同梱品（HD-115注文時）

• Inspectis F40s、FHD 1080/60p モジュラー式デジタルマクロスコープ、x40ズームおよび内蔵制御。
• 電源アダプタ。
• 取扱説明書および各種ドキュメント。
• 製品保証（2年）。

仕様

• 映像出力：Full HD 1080p @ 60 fps
• イメージセンサー：1920 x 1080（16:9）、画素サイズ 1.62 μm
• I/O：HDMI出力、5P MiniDin電源、8P MiniDin通信
• オンボード制御：ズーム、明るさ、オートフォーカス on/off、ホワイトバランス
• リモート制御（オプション）：プリセット、オーバーレイ、品質モード等を備えたコンソールおよびソフトウェア
• レンズ：40:1 電動メガピクセルズーム（AF、アイリス制御）
• 照明（オプション）：リングライト（白/UV）、スポット、透過照明
• マウント：UNC 1/4"–20
• 動作環境：-5°〜+45°C、20〜95% RH（結露なきこと）
• 保管環境：-20°〜+60°C、20〜95% RH（結露なきこと）
• サイズ・重量：約 D86.5 x L160 mm（ケーブル除く）、0.9 kg
• ソフトウェア＆統合：INSPECTIS© ソフトウェアファミリ、サードパーティ統合用SDK

用途と統合
F40sは光学検査、計測、ドキュメンテーションに対応し、画面上で幅広い倍率（典型的に28"モニタで約2.5x〜100x）を実現します。ダイオプターマクロレンズを併用すると更に高い画面倍率（約1414x、画角0.43 mm）を得られます。シングルケーブルのコンパクトな工業デザインによりインライン使用が可能で、InspectisのXY移動スタンドへの適応が容易です。リモートコンソールおよびINSPECTIS© ソフト（Basics、Pro、ProX、OAI）により測定、キャプチャ、オーバーレイ機能を拡張できます。

技術仕様

• モデル：F40s
• 映像出力：Full HD 1080p @ 60 fps
• センサー：1920 x 1080、16:9
• 光学系：40:1 電動ズーム（AF、アイリス制御）
• オンボード操作：ズーム、明るさ、AF on/off、ホワイトバランス
• I/O：HDMI、5P MiniDin電源、8P MiniDin通信
• マウント：UNC 1/4"–20
• 照明オプション：リング/スポット/透過
• 動作温湿度：-5°〜+45°C、20〜95% RH
• 保管温湿度：-20°〜+60°C、20〜95% RH
• 重量/寸法：約0.9 kg；D86.5 x L160 mm
