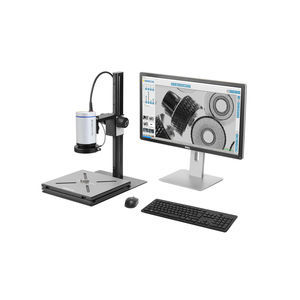

光学ビデオ顕微鏡 U50s

デジタル式検査用近赤外線（NIR）

概要
産業および研究用イメージングシステムへの組み込みを想定したモジュラー式4K60デジタル検査顕微鏡。カメラ・レンズのオンボード制御、サードパーティ統合用SDK、Inspectisのスタンドやレンズ、照明、INSPECTIS©ソフトウェアとの互換性を備えます。

主な特徴

• 4K 2160p / 60 fps 映像出力（Ultra HD）
• 高感度イメージセンサー、広ダイナミックレンジ、正確な色再現
• 25:1 電動光学ズーム、高速中央スポットAF、7枚羽根絞り（F1.6–4.8）
• 3Dノイズ低減を備えた2xデジタルズーム（光学と合わせ最大50:1相当）
• ズーム・フォーカス・アイリス・明るさ・ホワイトバランスのオンボード操作
• リアルタイム制御とシステム統合用SDK同梱
• 産業用途およびシステム実装向けのコンパクトなアルミ筐体

光学性能
低遅延の4K映像を提供し、フリッカーやフレアを低減する信号処理を実装。標準光学系は225 mmの作動距離を確保し、視野は211 mm（1x）から4.0 mm（50x）まで。LWD仕様は最大500 mmの作動距離を提供。表示倍率は標準レンズで約2.9x〜151x、近接用高倍率レンズ使用時は最大1737xまで構成可能です。

操作・ソフトウェア・統合
上部のオンボードボタンでカメラ／レンズを精密に制御可能。リモートコンソールにより機能拡張（ズーム、アイリス、手動/自動フォーカス、ホワイトバランス、オーバーレイ、メモリ呼び出し）が行えます。INSPECTIS©ソフト（Basics、Pro、ProX、OAI）がキャプチャ、計測、解析をサポート。サードパーティ統合用SDKを同梱します。

同梱品（HD-116）

• Inspectis U50s Ultra HD 2160p 60fps モジュラー式検査マクロスコープ、x50ズーム（25:1 光学 + 2x デジタル）
• 電源ユニット
• 取扱説明書およびドキュメント
• 新品製品保証 2年

ハイライト

• 非常に低遅延の4K60映像、高速移動物体の検査に適合
• 電動ズームと高速中央スポットAFを備えた優れたレンズ設計
• シンプルな単一ケーブル設計で設置と信号安定性を確保
• Inspectisのアクセサリ全ラインと互換
• ステント、ピペット、時計など、小型かつ動作中の部品検査に最適

ダウンロード & メディア
メーカー提供のブロシュア、技術／システム要件PDF、製品カタログを用意。システム機能を示す製品デモ動画あり。

技術仕様

• 映像出力：4K 2160p、60 fps（Ultra HD）
• センサー：有効約8.3–8.4 MP
• 光学系：25:1 電動ズーム、AFおよびアイリス制御（F1.6–4.8）
• デジタルズーム：3Dノイズ低減付き2x（合成で最大50:1）
• 表示倍率（28"モニタ）：標準レンズで約2.9x〜151x；+56ジオプトリーレンズで最大1737x
• 視野：1xで211 mm、50xで4.0 mm；+56ジオプトリーレンズで50x時0.35 mm
• 作動距離：標準225 mm；LWDで最大500 mm；+56ジオプトリーレンズで18 mm；一般範囲185–225 mm
• 入出力：HDMI 2.0 映像出力；5P MiniDin 電源入力；8P MiniDin 通信
• 操作項目：ズーム、アイリス（F#）、自動明るさ、AF/MF、ホワイトバランス（上部ボタンおよびリモート）
• ソフトウェア項目：ズーム、フォーカス、アイリス、シャッター、明るさ、ゲイン、シャープネス、コントラスト、VE、ホワイトバランス、Clarity、FlipV/FlipH、NIRモード、メモリ保存/呼出（16）
• 外部リモコン：ズーム、アイリス、明るさ、フォーカス、ホワイトバランス、画質モード、表示テキスト、十字線、画像回転/フリーズ、メモリ、フットスイッチ
• 照明：白色LEDリング、シングル/ダブルスポットLED（グースネック）、ブライトフィールドLED透過光、UV LED
• 保管/動作環境：保管 -20°～+60°C、20–95% RH 非結露；動作 -5°～+40°C、20–95% RH 非結露
• 寸法 & 重量：Ø86.5 x 160 mm（ケーブル除く）；約0.88 kg（ケーブル・スタンド除く）
