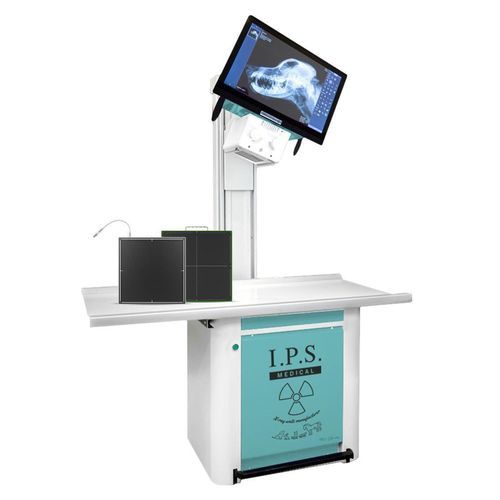

デジタル動物用レントゲンシステム HF 400 II Pro

台付き

概要
HF 400 II Pro Full Digital は、臨床での多角度撮影に対応する獣医向けフルデジタルX線システムです。回転可能なX線ヘッドと可動カラムを備え、整形外科やエキゾチックアニマルの診断に適しています。ダイレクトデジタルシステムとの接続および有線/無線の検出器オプションにより、臨床ワークフローを効率化します。

主な機能

• 21" フルHD タッチスクリーンモニタ
• EIZO 医療用モニタ（24" のセカンドモニタはオプション）
• ヘッド回転 ±90°、側面投影用に可変カラム
• NEMO SPACE VET インターフェース（獣医向け）
• 患者固定装置およびスチール製バッキートレイ
• 取り外し可能な散乱線除去グリッド

技術仕様
寸法
長さ 150 x 幅 98 x 高さ 200 cm

X線発生装置
モノブロック式
最大出力 30 kW
最高電圧 125 kV
最高電流 400 mA
露光時間 0.002–1 秒
2段式フットスイッチ、ケーブル長 6 m
漏れ線量 < 3.5 μSV/h（IEC EN 60601-1-3）

X線管
回転陽極式X線管
焦点サイズ 0.6–1.3 mm
陽極角 15°
蓄熱容量 80 KJ – 107 KHU

散乱線除去グリッド
取り外し可能グリッド 35 x 43 cm、103 ライン/インチ（標準）
オプション 43 x 43 cm、10 ライン/インチ

電源
標準電圧 230/240 V ±10% 50–60 Hz
消費電流 < 1 A

コリメータ
手動で視野設定
100 cm SID で最大 43 x 43 cm の可変範囲
100 cm で 160–220 lux の高輝度白色LED、オートスイッチ付き

オプション

• ハンドスイッチ（X線）
• 最大 2 m までの延長テーブルトップ（要問い合わせ）
• 取り外し可能な 43 x 43 cm グリッド（オプション）
• カスタムカラー対応（要問い合わせ）

患者テーブル / 機械的・運用データ
4方向支持テーブル（機械式ブレーキ付き）
最大搭載重量 100 kg
テーブル吸収厚 5 mm / 0.8 mm
焦点-フィルム距離 可変
標準テーブルトップ長 150 cm（要望で 200 cm）
操作効率向上のため 21" フルHD タッチスクリーン搭載

EXAMVUE DUO ソフトウェア
患者・所有者登録、解剖学的部位選択、厚さに応じたパラメータ設定、獣医向け測定機能を備えた直感的なソフトウェア。チュートリアル付き。解剖学的プリセットは要望により再設定可能。単一インターフェースでのフルデジタルワークフローを実現。

X線検出器
ワイヤレス
シンチレータ：Direct Deposit CsI:Tl
有効面積：433.5 x 433.5 mm
ピクセルピッチ：154 µm
画像取得時間：4–5 秒（ワイヤレス）

有線
シンチレータ：Direct Deposit CsI:Tl
有効面積：430 x 430 mm
ピクセルピッチ：140 µm
画像取得時間：2–3 秒（有線） / 2–4 秒（別の有線オプション）

技術的ハイライト

• デジタルシステムおよびPACSと直接接続可能
• 多角度撮影のための回転ヘッドと可動カラム
• モノブロック発生装置 最大30 kW、125 kV、400 mA
• 露光範囲 0.002–1 秒；漏れ線量 < 3.5 μSV/h（IEC EN 60601-1-3）
• 高速取得が可能な CsI:Tl 検出器（有線/無線）
• 獣医用途向けに設計：ポジショニングガイドと検査プリセット
