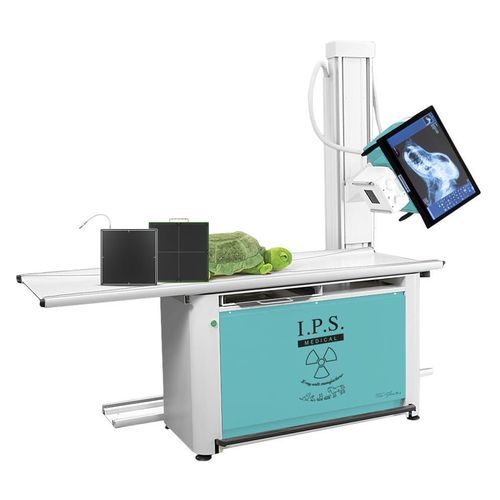

デジタル動物用レントゲンシステム HF 400 II Elite

台付き

概要
一般獣医診療および整形外科向けに設計されたコンパクトなフルデジタル獣医用X線システムです。直接デジタルシステムとの接続が可能で、部品と認証は2024年に更新されています。臨床ニーズに応じたカスタム設計・製作に対応します。回転ヘッドと可動カラムにより、エキゾチックアニマルや整形外科検査における多角度投影が可能で、ポジショニングの柔軟性とワークフローの効率が向上します。

主な機能

• オペレーターステーション用21”フルHDタッチスクリーン
• EIZO医用モニター（オプション、7 m映像ケーブル付）
• ヘッド回転 ±90°（斜位撮影対応）
• 側面撮影等に対応する可変カラム
• フロアトラックシステムによる広範囲カバレッジ
• 獣医向けワークフロー用NEMO SPACE VETインターフェース
• 患者固定具およびポジショニング補助具
• ステンレス製バッキートレイ
• 取り外し可能な散乱線グリッド

寸法 — 仕様
全体寸法：L 150 x W 98 x H 200 cm
標準テーブルトップ長さ：200 cm

X線発生装置
種類：モノブロック発生器
最大出力：30 kW
最大電圧：125 kV
最大電流供給：400 mA
露出時間選択：0.002 – 1 s
X線フットスイッチ：2段式、ケーブル長6 m
漏れ線量：< 3.5 μSv/h（IEC EN 60601-1-3準拠）

X線管
回転陽極X線管
焦点寸法：0.6 – 1.3 mm
陽極角：15°
熱容量：80 KJ – 107 KHU

散乱線グリッド
取り外し可能なグリッド 35 x 43 cm、103 ライン/インチ（オプション 43 x 43 cm）

電源
標準電圧：230/240 V ±10% 50–60 Hz
消費電流：< 1 A

コリメータ
手動フィールド設定
43 x 43 cm @ 100 cm SID における可変範囲
高輝度白色LEDランプ：100 cmで160–220 lux、自動スイッチ付き

オプション

• X線ハンドスイッチ
• 取り外し可能な散乱線グリッド 43 x 43 cm（オプション）
• ご要望に応じたカラーカスタム

患者支持 / テーブル
機械式ブレーキ付き4方向テーブル
最大荷重：100 kg
テーブルトップ吸収厚：5 mm / 0.8 mm
焦点-フィルム距離可変
作業効率向上のための21”フルHDタッチスクリーン

EXAMVUE DUO ソフトウェア
患者・飼い主情報登録、解剖部位選択、獣医専用測定とチュートリアルを備えた直感的なソフトウェア
厚さに基づく露出設定、解剖部位のプログラム化（要望に応じて再プログラム可能）
獣医や技師を支援するポジショニングガイドにより、解剖学的に正確な画像を取得
フルデジタルワークフロー：1つのインターフェースで検査全体を完了し、工程を簡素化
オプションの第2 EIZO医用モニター：24”

X線検出器 — 無線
シンチレータ：直接堆積型 CsI:TI
有効面積：433.5 x 433.5 mm
ピクセルピッチ：154 µm
画像取得時間（無線）：約4–5 s

X線検出器 — 有線
シンチレータ：直接堆積型 CsI:TI
有効面積：430 x 430 mm
ピクセルピッチ：140 µm
画像取得時間（有線）：約2–4 s

注意
獣医放射線用に設計され、可動カラムと回転ヘッドにより多角度撮影と臨床ワークフローを支援します。

技術仕様

• シリーズ / モデルファミリー：HF 400 II (Philosophy series)
• 発生器：モノブロック、最大出力 30 kW
• 最大電圧：125 kV
• 最大電流：400 mA
• 露出時間範囲：0.002 – 1 s
• X線管：回転陽極；焦点 0.6–1.3 mm；陽極角 15°；熱容量 80 KJ – 107 KHU
• 寸法：L 150 x W 98 x H 200 cm
• 患者用テーブル：4方向、最大荷重 100 kg、天板長 200 cm
• 検出器オプション：有線および無線 CsI:TI（有効面積 約430–433.5 mm）
• インターフェース＆モニター：21” タッチスクリーン；オプションの第2 EIZO 24” 医用モニター
• 適合性：漏洩線量 < 3.5 μSv/h (IEC EN 60601-1-3)
• Brand: I.P.S. Medical
