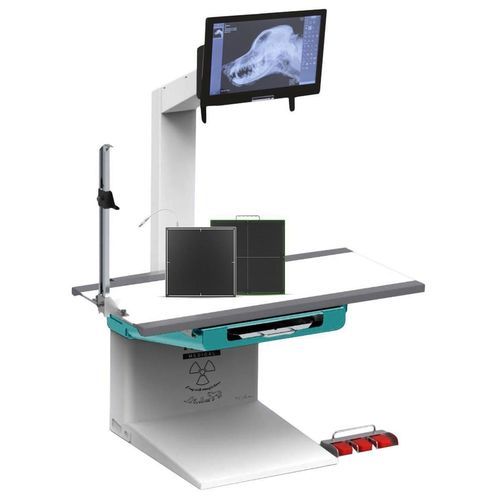

デジタル動物用レントゲンシステム Divina Standard

台付き

製品概要
Divina Standard Full Digitalは、獣医向けの電動昇降式診断用X線テーブルで、ダイレクトデジタル接続に対応し、2024年仕様に更新されたコンポーネントを採用しています。回転ヘッドと可動カラムにより多角度投影が可能で、オペレータの作業性と位置決めの柔軟性を高めます。

主な特徴

• すべてのダイレクトデジタル放射線システムとの互換性
• 上下動する電動診断テーブルによりオペレータの作業負荷を軽減
• エキゾチックアニマルや整形外科撮影に有用な回転ヘッドと可動カラム
• Direct Digitalフラットパネル検出器付属
• 21"フルHDタッチスクリーン（オペレータ用）
• ワークフロー管理用のNEMO SPACE VETインターフェースとEXAMVUE DUOソフトウェア

主要構成

• X線発生装置：モノブロック
• X線管：回転陽極
• 散乱防止グリッド：着脱式
• DRフラットパネル検出器：有線／無線オプション
• 患者支持台：4方向、機械式ブレーキ

仕様（表）
寸法
W 150 x D 105 x H 205 cm

X線発生装置
モノブロック
最大出力：30 kW
最大電圧：125 kV
最大電流：400 mA
露出時間選択：0.002～1 s
X線フットスイッチ：2段、ケーブル長 6 m
漏洩線量：< 3.5 μSv/h（IEC EN 60601-1-3）

X線管
回転陽極式X線管
焦点サイズ：0.6–1.3 mm
陽極角：15°
耐熱容量：80 kJ – 107 KHU

散乱防止グリッド
着脱式グリッド 35 x 43 cm、103条/inch（標準）

電源
標準電圧：230/240 V ±10% 50–60 Hz
消費電流：< 1 A

コリメータ
手動での照射野設定
43 x 43 cm @ 100 cm SIDでの可変範囲
高輝度白色LED照明 160–220 lux @100 cm、自動スイッチ付き

電動診断テーブル / 患者支持
4方向移動、機械式ブレーキ付きテーブル
最大患者荷重：100 kg
天板吸収厚：約5 mm（0.8 mm 表示）
標準天板長さ：150 cm（オプションで最大200 cmまで対応）
天板移動およびモーターブレーキ用フットペダル
操作効率向上のための21"フルHDタッチスクリーン

X線検出器（DRフラットパネル）
無線
シンチレータ：Direct Deposit CsI:Tl
有効面積：433.5 x 433.5 mm
ピクセルピッチ：154 µm
画像取得時間：4–5 s（無線）

有線
シンチレータ：Direct Deposit CsI:Tl
有効面積：430 x 430 mm
ピクセルピッチ：140 µm
画像取得時間：2–4 s（有線）

ソフトウェアとモニター
EXAMVUE DUO：患者・所有者登録、解剖学的部位選択、獣医向け測定とチュートリアル
患者厚さパラメータの設定；解剖部位のプログラム/再プログラムは技術サービスで対応可能
オプションのEIZO医療用24"モニターおよび7 mビデオケーブル付きEIZOモニター
NEMO SPACE VETインターフェースでワークフローに統合可能

標準同梱品

• 高さ可変の電動診断テーブル
• 天板移動およびモーターブレーキ用フットペダル
• Direct Digitalフラットパネル検出器（付属）
• 水平投影用のサイドパネルホルダー

オプション

• ヘッド回転 +/- 90°（オプション）
• X線ハンドスイッチ
• 天板長さ最大2 m（要望により）
• 着脱式散乱防止グリッド 43 x 43 cm 210条/inch
• カスタムカラー（要望により）
• 側方投影用DRパネルホルダー
• 可動カラムと回転ヘッド +/- 90°
• 床用レール

技術仕様

• モデル：Divina Standard Full Digital
• 寸法：W 150 x D 105 x H 205 cm
• X線発生装置：Monobloc、最大出力 30 kW、最大電圧 125 kV、最大供給 400 mA
• 露出時間選択：0.002～1 s
• 漏洩線量：< 3.5 μSv/h（IEC EN 60601-1-3）
• X線管：回転陽極；焦点 0.6–1.3 mm；陽極角 15°；耐熱容量 80 kJ – 107 KHU
• 散乱防止グリッド：着脱式 35 x 43 cm（103条/inch）標準；オプション 43 x 43 cm（210条/inch）
• 電源：230/240 V ±10% 50–60 Hz；消費 < 1 A
• コリメータ：手動設定；43 x 43 cm @ 100 cm SIDで可変；LEDランプ 160–220 lux @100 cm
• 電動テーブル：高さ可変、標準天板150 cm（オプション200 cmまで）、最大患者荷重100 kg、吸収厚約5 mm
• 患者サポート：4方向移動、機械式ブレーキ
• 操作：天板移動およびモーターブレーキ用フットペダル
• 検出器：CsI:Tlシンチレータ；有線有効面積 430 x 430 mm（ピッチ140 µm、取得2–4 s）；無線有効面積 433.5 x 433.5 mm（ピッチ154 µm、取得4–5 s）
• ソフトウェア：EXAMVUE DUO、NEMO SPACE VETインターフェース
• 表示：21"フルHDタッチスクリーン；オプションのEIZO 24"医療用モニター
• 付属品：X線フットスイッチ（2段、6 mケーブル）含む；水平投影用サイドパネルホルダー
• オプション：ヘッド回転 +/-90°、可動カラムと回転ヘッド、床レール、ハンドスイッチ、カラー選択
