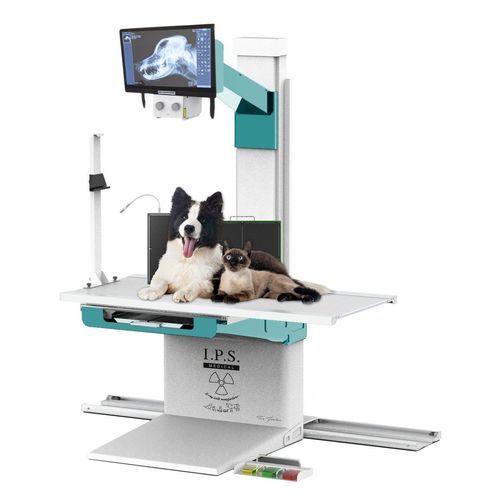

デジタル動物用レントゲンシステム Divina Elite

台付き

概要
直読デジタルパネル管理ソフトとモーター式ストレッチャーテーブルを組み合わせた統合型獣医用X線ソリューション。回転ヘッド、可変コラム、床設置レールにより整形外科やエキゾチック動物のための角度付け撮影が可能。コンポーネントおよび認証は2024年対応。カスタム構成は要望に応じて提供可能。

基本コンセプト
可変コラム、回転ヘッド、床設置レールシステムにより柔軟な獣医用撮影と整形外科用投影を実現します。

主な特長

• 臨床作業のエルゴノミクスと処置の取り扱いを改善する上下昇降式のモーター式ストレッチャーテーブル
• 角度付けや斜投影に対応する可変コラムと回転ヘッド
• 拡張された側方ポジショニングを可能にする床設置レールシステム
• Direct Digital Panel 同梱（Full Digital構成）
• 水平投影用のサイドパネルホルダー
• 移動制御のためのモーターブレーキとフットペダル
• 任意のダイレクトデジタルシステムとの接続性
• コンポーネントと認証は2024年更新

利用可能なアクセサリとオプション

• ヘッド回転 +/-90°（オプション）
• 7mビデオケーブル付 EIZO 医療用モニター
• 第2 EIZO 医療用モニター 24”（オプション）
• 側面投影用 DR フラットパネルホルダー
• X線ハンドスイッチ（オプション）
• 要望により最大2mのテーブルトップ
• 着脱式アンチスキャッターグリッド 43 x 43 cm 210 lines/inch（オプション）
• ご要望に応じたカラーバリエーション

ソフトウェア（EXAMVUE DUO）

• 患者・飼い主登録、解剖学的部位選択、獣医向け測定とチュートリアルを備えた直感的なソフトウェア
• 組織厚などの患者パラメータ設定
• 技術サービスによる要望での解剖部位プログラムの設定・再設定
• 解剖学的に精確で高品質な画像のための専門的なポジショニングガイド
• Full Digitalラインにより、検査全体を単一インターフェースで管理可能

X線検出器
wireless | Scintillator Direct Deposit CsI:TI | 有効面積 433.5 x 433.5 mm | ピクセルピッチ 154 µm | 画像取得時間：2-3 s（有線） - 4-5 s（無線）
wired | Scintillator Direct Deposit CsI:TI | 有効面積 430 x 430 mm | ピクセルピッチ 140 µm | 画像取得時間：2-4 s

寸法
L 150 x W 110 x H 200 cm

X線発生装置
モノブロック
最大出力：30 kW
最大電圧：125 kV
最大電流供給：400 mA
露光時間選択：0.002〜1 s
X線フットスイッチ2段、ケーブル長6 m
漏洩放射線 < 3.5 μSv/h（IEC EN 60601-1-3）

X線管
回転陽極式X線管 | 焦点スポット：0.6 - 1.3 mm | 陽極角：15° | 蓄熱容量：80 KJ - 107 KHU

アンチスキャッターグリッド
着脱式アンチスキャッターグリッド 35 x 43 cm 103 lines/inch（標準）

電源
標準電圧：230/240 V ±10% 50-60 Hz
消費電流：< 1 A

コリメータ
手動による照射野設定
43 x 43 cm @ 100 cm SIDにおける可変範囲
自動スイッチ付 高輝度白色LEDランプ 160-220 lux（100 cm）

テーブル / 患者サポート
上下移動式のモーター付ストレッチャーテーブル；機械式ブレーキを備えた4方向の患者サポート
最大荷重：100 kg
テーブル吸収厚：約5 mm
焦点-フィルム距離：100 cm
標準テーブルトップ長：200 cm（要望により最大2 m）
テーブルトップ移動用フットペダルとモーターブレーキ
オペレータ用21”フルHDタッチスクリーン

その他の構成品
側方投影用DRパネルホルダー
NEMO SPACE VET インターフェース
移動用フットペダルとモーターブレーキ
Direct Digital Panel 同梱

備考
コンポーネントと認証は2024年に更新。要望に応じた放射線装置のカスタム設計・製作に対応します。

技術仕様

• 型式：Divina Elite Full Digital
• 寸法：L 150 x W 110 x H 200 cm
• 発生装置：モノブロック、最大出力30 kW、最大電圧125 kV、最大電流400 mA
• 露光時間：0.002 - 1 s
• 漏洩放射線：< 3.5 μSv/h（IEC EN 60601-1-3）
• X線管：回転陽極、焦点スポット 0.6-1.3 mm、陽極角 15°
• アンチスキャッターグリッド：35 x 43 cm（標準） / 着脱式 43 x 43 cm 210 lines/inch（オプション）
• コリメータ：手動設定；43 x 43 cm @ 100 cm SID の可変範囲；LED 160-220 lux
• 電源：230/240 V ±10% 50-60 Hz；消費電流 < 1 A
• テーブル：上下移動式モーター；耐荷重100 kg；標準テーブルトップ200 cm（要望により最大2 m）
• 操作/付属品：フットペダル、X線フットスイッチ2段（6 mケーブル）、オプションのハンドスイッチ
• ソフトウェア：EXAMVUE DUO — 患者/飼い主登録、解剖学的選択、獣医向け測定、ポジショニングガイド；単一インターフェースでのFull Digitalワークフロー
• モニタ：オペレータ用21”フルHDタッチスクリーン；EIZO医療用モニタ（7 mケーブル）；第二EIZO 24” はオプション
• 検出器（wireless）：CsI:TI シンチレータ、有効面433.5 x 433.5 mm、ピクセルピッチ154 µm、取得時間 4-5 s（無線）/ 2-3 s（有線）
• 検出器（wired）：CsI:TI シンチレータ、有効面430 x 430 mm、ピクセルピッチ140 µm、取得時間 2-4 s
• 床用レール、回転ヘッド、可変コラムにより角度付け撮影（エキゾチック動物および整形外科に適合）
• カスタマイズ：テーブル長、色、アンチスキャッターグリッド等のオプションは要望に応じて対応
