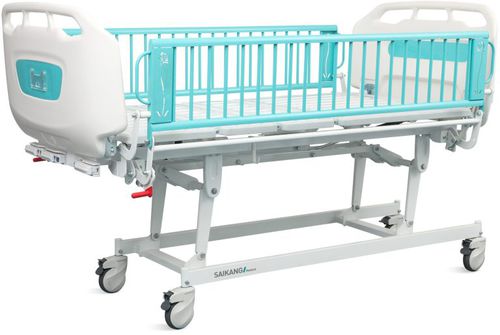

病院用ベッド CD3q

手動式子供用高さ調節可能

概要
CD3q 小児用病院ベッドは、児童病院、小児病棟、リハビリ施設向けに設計された手動の3機能病床です。高さ調整、背上げ、膝上げ機能と、全長アルミ合金サイドレール、ABS製ベッドエンドを組み合わせ、安全で人間工学に基づく小児ケアを支援します。

特長

• デザイン：頭部・足部は曲線を用いた造形で、子どもに配慮した外観と鋭利な角の低減を実現。
• プラスチック部品：医療グレードのプラスチック部品で、100°Cでの滅菌が可能。引張強度は最大30 MPa。
• 鋼材と塗装：11工程のエポキシ塗装、ASTM試験による抗菌塗装；塗膜厚さ≈0.12 mm、光沢度約60°、耐衝撃性約50 kg。
• 溶接とシャーシ：Panasonic ロボット溶接により360°の滑らかな溶接を実現。
• 手動操作：背上げ、膝上げ、高さ調整用の機械式ハンドル（3本）。
• プラットフォーム：打抜きプラットフォーム、表面は滑らかで溶接跡なし。定格耐荷重250 kg。
• サイドレール：スライド式の全長サイドレール、挟み込み防止設計。ロックバーは赤で強調表示され、上下スムーズに動作。
• 頭部・足部パネル：リバーシブル構造で高さを確保。ABS製ベッドエンドは自動安全ロック付き。
• キャスター：5インチのハードシェルキャスター、TPRタイヤ採用で長寿命・巻き込み防止設計。動的試験：120 kg 負荷で30 km走行および障害物サイクルをクリア。
• 付属品：点滴ポール、ドレナージフックなど、一般的な小児用ベッド付属品。

用途

• 児童病院および小児病棟
• 小児医療センターおよび小児リハビリ施設
• 小児病棟の改修・新設プロジェクト
• 標準化された小児用ベッド構成を必要とする集中調達・入札案件

パラメータと構成
外形寸法（L×W） | 2030×1045 mm
ベッド高さ | 500–770 ±10 mm
マットレス平台 | 1705×900 ±10 mm
背上げ角度 | 0–75° (±10°)
膝上げ角度 | 0–35° (±10°)

標準構成

• 手動ハンドル | 3 本
• 5" ハードシェルキャスター | 4 個
• アルミ合金製全長サイドレール | 1 セット
• ABS ベッドエンド（安全ロック付き） | 1 セット
• 点滴ポール | 1 本
• 点滴ポール用取付口 | 4 箇所
• ドレナージフック | 2 個

技術仕様

• 型番：CD3q（商品表記）
• 手動3機能の小児用病院ベッド：高さ、背上げ、膝上げ
• 外形寸法：2030 × 1045 mm
• 高さ調整範囲：500–770 ±10 mm
• マットレス平台寸法：1705 × 900 ±10 mm
• 背上げ角度：0°〜75°（±10°）
• 膝上げ角度：0°〜35°（±10°）
• 手動ハンドルによる操作：3 ハンドル（機械式）
• 全長アルミ合金サイドレール、1 セット
• ABS ベッドエンド（自動安全ロック付き）1 セット
• キャスター：5" ハードシェル TPR 車輪、4 個（動的試験：120 kg、30 km、障害物サイクル）
• プラットフォーム：打抜き製、表面滑らか、溶接跡なし、耐荷重250 kg
• プラスチック部品：100 °C で滅菌可能、引張強度最大30 MPa
• 塗装：11工程のエポキシ処理、ASTM 試験に基づく抗菌塗装、塗膜厚さ ≈0.12 mm、光沢 ~60°、耐衝撃性 ~50 kg
• 溶接：ロボット溶接により360°の滑らかな溶接を実現
• 付属品：点滴ポール（1 本）、点滴ポール取付口（4 箇所）、ドレナージフック（2 個）
