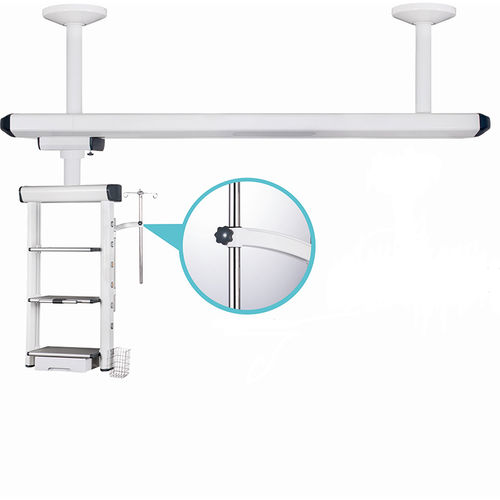

天井取付け医療ペンダント SX-214

手術室用高さ調整可能回転式

製品概要
SX-214 吸頂式ブリッジ型医療ペンダントは、ICUおよび手術室向けに設計され、医療用ガス、電源、ネットワーク、機器支持を乾湿分離レイアウトで統合します。主構造は6063高強度アルミ合金製で、継ぎ目は密閉され、露出ねじや鋭角はありません。静電粉体塗装のマット仕上げにより清掃・消毒が容易です。天井設置により床面を有効活用でき、安定性が向上します。

主な特長

• 高強度のウィッシュボーン／ブリッジアームは水平0–340°回転可能。機械式ブレーキと回転リミット装置によりドリフトを防ぎ、正確な位置決めが可能です。
• 乾湿分離設計により、ガス配管と電気・ネットワーク系を分離し、安全性と保守性を向上します。
• 密閉継手と隠蔽固定により天井取付は安定し、清掃や感染対策を容易にします。
• 器具プラットフォームは2〜3段で構成可能。角は丸められ衝突防止設計、標準側面レール付きで機器を安全に配置できます。
• 医療ガス端子、電源、RJ45ネットワーク、通信インターフェースの標準統合により臨床作業を効率化します。

技術仕様

• 型番: SX-214
• ブランド: Suxin
• 電源: AC220V, 50Hz
• ウィッシュボーン可動域（半径）: ≥700 mm（カスタマイズ可）
• 吊柱長さ: ≥1000 mm；水平回転: 0–340°；回転リミット装置付
• 許容荷重: 標準 ≥70 kg；重荷重仕様は構成により最大 ≥120 kg；電動昇降: ≥300 mm
• 器具プラットフォーム: 2〜3段で構成可能；単段トレー耐荷重 ≥50 kg；トレー寸法 550×400×30 mm（高さ調整可）
• ガス供給端子（標準）: O2 ×2、VAC ×2、AIR ×2；PVC色分けチューブ；使用サイクル >20,000 回設計
• ネットワーク: RJ45 ×1（拡張可）
• 主材料: 6063 高強度アルミ合金；表面: 静電粉体塗装マット仕上げ
• 取付方法: 吸頂式で安定性向上

標準構成

• 酸素端子: 2 個
• VAC（吸引）: 2 個
• 空気端子: 2 個
• 電源コンセント: 7 個
• ネットワークインターフェース: 1 個
• 器具プラットフォーム: 2 個
• 引き出し: 1 個
• 接地端子: 1 個
• 点滴柱（ステンレス）4フック付き: 1 セット
• 注射ポンプラック（ステンレス）: 1 セット
• 配管管理ツール: 2 セット
