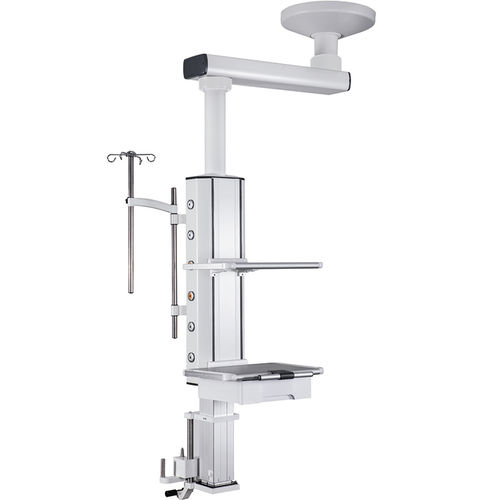

天井取付け医療ペンダント SX-210

集中治療用麻酔集中治療用

製品概要
SX-210（Suxin）は、手術室および集中治療室向けの天井取付型単腕電動麻酔タワーです。医用ガス端子、電源コンセント、器械平台およびアクセサリ取付をコンパクトに統合し、電動昇降と広い水平回転で柔軟な配置が可能です。

主な仕様

• 型番：SX-210；メーカー：Suxin。
• 電源：AC 220 V、50 Hz。
• アーム半径（半径）：750 mm（構成可能）。
• 水平回転：0〜340°（ドリフト防止の回転制限装置付き）。
• 有効荷重：≥120 kg；電動昇降ストローク：≥300 mm。
• 器械平台：1〜2段（構成可能）、丸角設計と標準側面レール；トレイ1枚当たり荷重≥50 kg；標準寸法 550 × 400 × 30 mm。
• 標準ガス端子：O2、VAC（吸引）、AIR — 一般的構成 O2×2、VAC×2、AIR（構成可能）；色・形状で識別；挿抜回数 >20,000。
• 電気：標準コンセント（通常 7 × 220 V、10 A）および 1 × RJ45（拡張可能）。
• 材質・仕上げ：6063高強度アルミニウム合金プロファイル、静電塗装マット仕上げ；露出ねじなし、丸角。
• 設置：天井取付で床面の開放と安定性向上。

技術仕様

• 動作電源：AC 220 V、50 Hz。
• アーム可動範囲（半径）：≥750 mm（カスタマイズ可能）。
• 吊り柱長さ：≥1000 mm；回転 0〜340°（ロック/リミット機構付き）。
• 正味荷重容量：≥120 kg；電動昇降量：≥300 mm。
• 器械トレイ荷重：≥50 kg；標準トレイ寸法 550 × 400 × 30 mm（高さ調整可）。
• ガス端子：標準構成 O2×2、VAC×2、AIR（構成可能）；部品寿命 >20,000 サイクル；二次シール、3状態（pass, break, pull）。
• ネットワーク：1 × RJ45（拡張可）。
• 材質：6063 アルミニウム合金；表面：静電マット仕上げ。
• 設置方式：天井取付。

標準構成（付属品）

• 1. 酸素端子 — 2 個
• 2. VAC 端子 — 2 個
• 3. 空気端子 — 1–2 個（構成可能）
• 4. 電源コンセント — 7 個
• 5. ネットワークインターフェース（RJ45） — 1 個
• 6. 器械平台 — 1–2 個
• 7. 引き出し — 1 個
• 8. 接地端子 — 1 個
• 9. IVポール（4フック・ステンレス） — 1 セット
• 10. シリンジポンプラック（ステンレス） — 1 セット
• 11. 配管管理ツール — 2 セット

用途と保守
手術室、回復室、集中治療室の麻酔ワークステーション向け。天井取付により床面スペースを確保し、作業の人間工学を向上します。定期保守はガス端子の点検、電気接続の確認、回転およびロック機構の動作確認、昇降機構の点検を含みます。現地での最終構成および据付調整は臨床工学部門または有資格技術者に依頼してください。
