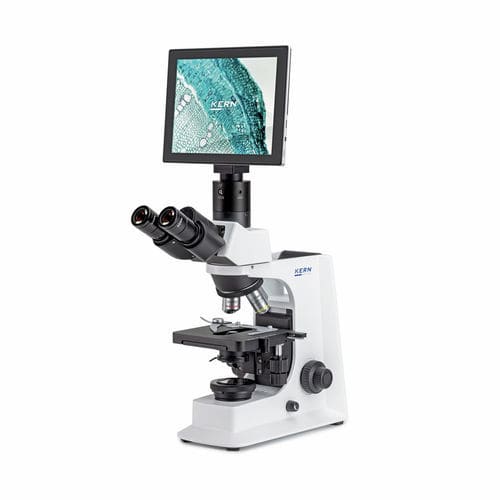

デジタル式ビデオ顕微鏡 OBL 137

実験用タッチ式タブレット三眼

概要

• 無限遠光学系と固定・前中心合わせ済みのケルラー照明を採用したデジタル実験用補助顕微鏡です。
• KERN ODC 241 タブレットカメラを搭載したデジタルソリューションとして出荷され、対応するCマウントアダプターが含まれます。
• 付属品：防塵カバー、アイカップ、多言語取扱説明書。タブレットカメラには電源およびプリインストール済ソフトを同梱。

OBL 137 – 顕微鏡部

• 透過光用途に適した Infinity 光学系。
• 堅牢で人間工学に基づいたスタンドベースと、大型の機械式クロスステージは同時に最大2試料を保持可能。
• 両側に配置された同軸式の粗微動ネジにより、正確で快適なピント合わせが可能（微動最小 0.002 mm）。
• 固定・前中心合わせ済みで焦点調整可能な Abbe 凝縮レンズ（NA 1.25）、絞りおよび視野絞りを備え簡易ケルラー照明に対応。
• 3 W の連続調光可能な LED 透過光照明。

ODC 241 – タブレットカメラ（付属）

• 統合された KERN ODC 241 タブレットカメラにより、組み込みの 9.7" タッチLCD でライブ表示し、Android タブレットへの転送が可能。
• 5 MP の Sony CMOS センサーで画像・動画の記録（30 fps）が可能。
• 簡易測定機能：距離、面積、角度、手動カウント。自動ホワイトバランスと自動コントラスト補正。
• インターフェース：WiFi、USB 2.0、HDMI 出力、MicroSD スロット。USB マウス対応、HDMI 経由で外部ディスプレイへライブ出力。USB メモリまたは SD カードへの保存が可能。
• プリインストール済ソフトと電源アダプターを付属。C‑Mount アダプター同梱。

技術データ（表）
光学系: Infinity
チューブタイプ: 三眼 (Trinocular)
接眼倍率: 10×
接眼視野: 20 mm
標準対物: 4×、10×、40×、100×
対物クオリティ: Infinity E‑Plan
レボルバ取り付け位置: 4（ねじ止め）
照明方式: 透過光（LED）
透過光照明出力: 3 W
凝縮レンズ: Abbe（固定）、開口数 1.25
フォーカス機構: 同軸粗・微動駆動、微動最小 0.002 mm
ディスプレイ: 9.7" LCD タッチ（2048×1536）
mcuDetails: Quad Core Cortex‑A17；1.8 GHz
カメラ: Sony CMOS 1/2.8"；5 MP；30 fps
インターフェース: WiFi、USB 2.0、HDMI、MicroSD スロット
C‑Mount 倍率: 0.5x
外形寸法 (W×D×H): 394×235×600 mm
GTIN/EAN: 4045761228511

特徴 / 技術仕様

• 製品ファミリー: OBL‑S
• 三眼チューブを備えた Infinity 光学系
• 接眼 10×、視野 20 mm
• 標準対物 4×、10×、40×、100×（Infinity E‑Plan）
• Abbe 凝縮レンズ 1.25（固定・前中心合わせ済み）と絞り
• 透過 LED 照明 3 W、連続調光可能
• 同軸式粗微動、微動最小 0.002 mm
• 統合タブレットカメラ ODC 241：Sony CMOS 1/2.8"、5 MP、30 fps
• 表示：9.7" LCD タッチ 2048×1536
• 接続性：WiFi、USB 2.0、HDMI、MicroSD
• C‑Mount：0.5x（アダプター付属）
• 外形寸法：394 × 235 × 600 mm
• GTIN / EAN：4045761228511
