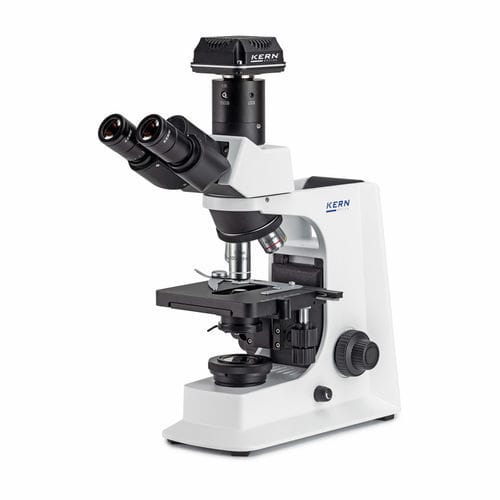

光学ビデオ顕微鏡 OBL 137C825

デジタル式実験用正立型

製品概要
OBL 137C825 は、C‑Mount カメラ ODC 825 と Microscope VIS Basic ソフトウェアを含むデジタル完結型のベンチトップ顕微鏡です。無限遠補正光学系と、事前中心合わせされた固定式 Abbe 凝集器を備え、透過光のコーレー照明（Köhler 照明）を簡易に設定できます。

付属品 / 納入範囲

• OBL 137 卓上顕微鏡（三眼筒）、10× 接眼レンズ。
• 装着済み ODC 825 C‑Mount カメラ、C‑Mount アダプター、USB ケーブル（約2000 mm）、Microscope VIS Basic（KERN OXM 901）。
• 防塵カバー、アイカップ、多言語取扱説明書、較正用マイクロメーターおよび各種接眼アダプター。

OBL 137（特長）

• 透過光の高要求用途に適した無限遠光学系。
• 観察とカメラ接続を同時に行える三眼筒。接眼 10×、視野 20 mm。
• 標準対物レンズ：4×、10×、40×、100×（Infinity E‑Plan）を4孔レボルバーに装着。
• 固定式で事前中心合わせされた焦点調整可能な Abbe 凝集器（NA 1.25）、絞りと視野絞り付きで Köhler 設定を簡素化。
• 最大 2 枚の検体を保持できる大型機械式クロスステージ、両側に同軸の粗微動ハンドル。微動最小値 0.002 mm。
• 連続調光可能な 3 W LED 透過照明。

ODC 825（カメラ / ソフトウェア）

• CMOS カラーセンサー、1/2.5" センサーサイズ、解像度 5.1 MP、フレームレート約 6.8–55 fps（設定に依存）。
• USB 2.0 インターフェース、USB 給電（外部電源不要）。
• 暗視野、位相差、蛍光などの高要求アプリケーションに対応。
• 画像取得およびソフトウェア較正（付属の較正用マイクロメーター）用 Microscope VIS Basic を同梱。各種接眼アダプター付属。

技術データ（表）
光学系：Infinity
チューブ種類：三眼
接眼倍率：10×（視野 20 mm）
標準対物レンズ：4×、10×、40×、100×（Infinity E‑Plan）
レボルバー位置：4
照明：透過 LED 3 W、連続調光可能
凝集器：Abbe、NA 1.25、固定、事前中心合わせ、焦点可変
焦点機構：同軸粗微動、微動最小 0.002 mm
カメラ：CMOS カラー 1/2.5"、5.1 MP、6.8–55 fps
インターフェース：USB 2.0（USB 給電）
外形寸法（W×D×H）：394×185×450 mm
GTIN / EAN：4045761228665

特性 / 技術仕様

• 製品ファミリー：OBL‑S
• 型番：OBL 137C825
• 三眼チューブ、カメラ接続対応
• 無限遠補正光学系、Plan E 対物レンズ
• 固定式 Abbe 凝集器 NA 1.25、事前中心合わせ
• 大型機械式ステージ、試料2点保持可能
• ODC 825 CMOS カメラ 5.1 MP、USB 2.0、USB 給電
• Microscope VIS Basic（KERN OXM 901）、USB ケーブル、較正用マイクロメーター同梱
