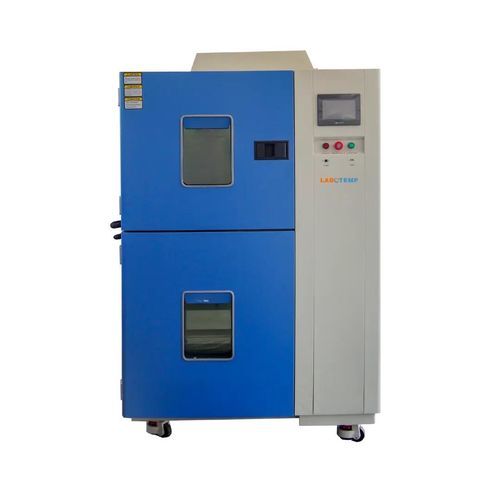

熱衝撃試験室 LTC-103

気候温度実験用

製品概要
Labotemp 熱衝撃試験機 LTC-103 は、急速な温度変化下での製品信頼性を評価するために設計された2ゾーン式の熱衝撃試験機です。試料を極端な高温・低温環境にさらし、電子機器、自動車部品、材料、産業用アセンブリに対する熱ストレスを再現します。本機は予備加熱 +220°C、予備冷却 -75°C、試験室の使用範囲 -65°C～+200°C をサポートし、安定性と迅速な回復で反復性の高い試験サイクルを実現します。

性能と構造
LTC-103 は一貫した再現性のある動作を想定して設計されており、温度変動は ±0.5°C、偏差は ±3°C、温度回復は 5 分以内です。プログラム可能なカラーLCDタッチスクリーンコントローラー（Ethernet／PCリンク対応）により、精密な制御と記録が可能です。内装は SUS304 ステンレス、外装は保護塗装を施した鋼板です。冷却は機械式圧縮冷凍システム（TECUMSEH コンプレッサー）を採用しています。

主な利点

• 信頼性評価のための急速な温度遷移の正確な再現
• 極端温度間の迅速で再現性のある移行を可能にする2ゾーン設計
• 実験室および生産環境での使用に適した工業用構造

機能

• 温度安定性：±0.5°C
• 試験範囲：-65°C～+200°C（試験室）
• 予備加熱：+220°C、予備冷却：-75°C
• 高速昇降温：常温→+200°C／-70°C 約30分
• 温度回復時間：5分以内
• 大容量内槽および積載容量 50 kg
• 機械式圧縮冷凍システム
• TECUMSEH コンプレッサー
• プログラム可能なカラーLCD タッチコントローラー（Ethernet／PC 接続）
• 内装 SUS304 ステンレス
• 過温度、過電流、冷媒高圧、漏洩等の包括的な安全保護

用途

• 急速な温度変化下での大型または大量試料の試験
• 電子機器、自動車、航空宇宙、重工業分野の信頼性検証および加速寿命試験
• 故障解析や適合性評価を行う研究開発および品質管理ラボ

技術仕様

• Test Room – High Temperature Exposure Range: Ambient +20°C to +200°C
• Test Room – Low Temperature Exposure Range: -65°C to -5°C
• Pre-heat Room – Upper Limit Temperature: +220°C
• Pre-cool Room – Lower Limit Temperature: -75°C
• Temperature Fluctuation: ±0.5°C
• Temperature Deviation: ±3°C
• Temperature Recovery Time: Within 5 minutes
• Pre-heat Room – Heating Time: Ambient to +200°C within 30 minutes
• Pre-cool Room – Cooling Time: Ambient to -70°C within 30 minutes
• Cooling System: Mechanical compression refrigeration system
• Refrigerating Unit: TECUMSEH compressor
• Controller: Programmable color LCD touch screen, Ethernet connection, PC link
• Loading Capacity: 50 kg
• Interior Volume: 211 L
• Internal Dimensions (mm): 650 × 650 × 500
• Overall Dimensions (mm): 1910 × 1220 × 2265
• Net Weight: 1101 kg
• Gross Weight: 1231 kg
• Package Size: 2690 × 2260 × 3020 mm
• Safety Devices: Over-temperature, over-current, refrigerant high-pressure, leakage protection
• Interior Material: SUS304 stainless steel
• Exterior Material: Steel plate with protective coating
