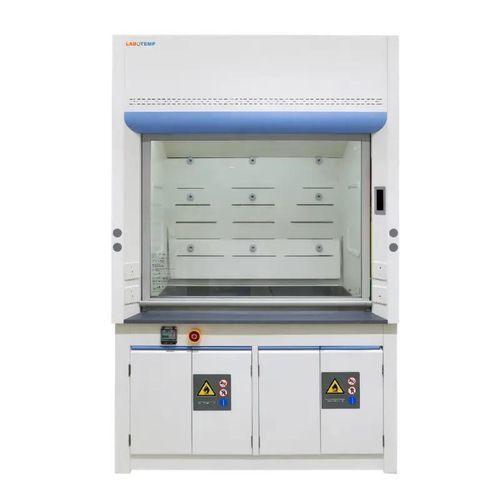

化学吸引ドラフトチャンバー LFH-01

排気実験用製薬産業用

製品概要
Labotempのダクト式排気フード LFH-01 は、化学、製薬、研究用途の実験室で発生する有害な蒸気を捕集・排気するために設計されたダクト接続型のフードです。外部ダクトシステムに接続して屋内で継続的に使用でき、推奨面風速 ≥0.50 m/s を維持して、反応や試料調製、分析作業時の操作員の暴露リスクを低減します。

構造と使いやすさ
本体は耐食性のある冷間圧延鋼板を粉体塗装した構造で、酸・アルカリに強い作業面を備え、過酷な薬剤にも対応します。強化ガラス製のスライドサッシュにより視認性を確保し、スムーズな開閉が可能です。LED照明とタッチコントロールパネルを内蔵し、風量や機能を精密に調整できます。電気的には過負荷保護や適切な接地を備え、実験室の安全基準に対応します。

特徴

• 耐食性の粉体塗装された冷間圧延鋼板構造
• 溶媒や強い試薬に対応する耐薬品性作業面
• 視認性と安全性に優れた強化ガラスサッシュ
• 風量・機能調整が可能なタッチコントロールパネル
• 均一な作業照明を提供するLED内蔵照明
• 長時間使用に適した低振動・低騒音設計
• 電気安全：過負荷保護、接地；耐電圧 1500 V；接地抵抗 ≤ 0.1 Ω
• 補助機器接続用の実験室規格コンセント搭載
• 清掃・メンテナンスが容易なモジュラー内部構造
• 外部ダクト接続時に換気効率を高める最適化された排気構造

用途

• ダクト接続型排気システムにおける揮発性・有毒・可燃性ガスの安全な取り扱いと排気
• 製薬、学術、産業の実験室での化学反応、試料調製、分析検査
• 面風速制御（≥0.50 m/s）、低騒音、電気安全準拠が求められる環境

オプションアクセサリー

• ファン用付属品（エアバルブ）
• 排気ファン
• エアダクト（セットあたり2本）
• ベント曲管（セットあたり2個）

仕様
周囲温度：15°C ~ 35°C
電源：AC 220 ±22V、50Hz
相対湿度：≤ 75%
大気圧：70 kPa ~ 106 kPa
入口風速：≥ 0.50 m/s
振動振幅：≤ 5 µm (rms) (10Hz–10kHz)
騒音測定条件：作業面中心から外側300 mm、上方380 mmで測定、周囲 ≤ 50 dB
耐電圧：1500 V
接地抵抗：≤ 0.1 Ω
上段キャビネット：1200x850x1500 mm
下段キャビネット：1200x850x850 mm
ダクト寸法：4000x315x315 mm
梱包重量（正味）：450 kg
梱包重量（総量）：530 kg

技術仕様

• 型式：LFH-01
• メーカー：Labotemp
• 入口風速（face velocity）：≥ 0.50 m/s
• 構造：冷間圧延鋼板本体、粉体塗装、耐食処理
• 作業面：酸/アルカリ耐性の化学耐性トップ
• サッシュ：強化（toughened）ガラス
• 照明：LED内蔵
• 操作：タッチコントロールパネル
• 電気安全：過負荷保護、適切な接地；耐電圧 1500 V；接地抵抗 ≤ 0.1 Ω
• 重量：正味 450 kg；総量 530 kg
• キャビネット寸法：上段 1200x850x1500 mm；下段 1200x850x850 mm
• ダクト寸法：4000x315x315 mm
• 動作環境範囲：周囲温度 15°C–35°C；相対湿度 ≤ 75%；大気圧 70–106 kPa
• 振動と騒音：振動振幅 ≤ 5 µm (rms) (10Hz–10kHz)；騒音測定（中心、300 mm外側 & 380 mm上方）周囲 ≤ 50 dB
