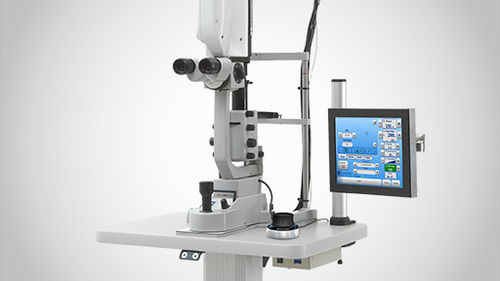

網膜光凝固用レーザー ArrayTM LaserLinkTM

眼科用KTPダイオード

概要
Lumenis の Array LaserLink™ は、光凝固レーザーにパターンスキャニング機能を追加し、治療時間を短縮するパターンスキャニングレーザー供給システムです。単発スポットとパターンモードをサポートし、スリットランプ装着による眼科手技で使用可能なスポットサイズと間隔を選択できます。

走査パターンの例

• 正方形：各辺 2〜5 スポット
• ライン：1 列に 2 スポット、最大 5 列それぞれに 4 スポット
• 三角形：6 または 15 スポット
• 円：単一の調整可能なリング
• 四分円：1 または 3 の調整可能な弧
• 半円：1 または 3 の調整可能な弧

特徴と利点

• 連続可変スポットサイズ：単発スポット 50 µm–1000 µm、パターンモード 100 µm–500 µm
• 複数の調整可能なパターン：単発スポットおよび 6 種類の形状（正方形、ライン、三角形、円、四分円、半円）
• 選択可能なスポット間隔：円内 0–3× スポット直径、その他のパターン 0.25–3× 直径
• 最大 5 つのプリセットプロトコル：レンズ選択、レーザー出力、スポットサイズ、間隔、スポット数、照射時間を記憶
• New Generation Clearview フィルタ：色歪みを低減する視感度バランスコーティング
• 特許取得の SureSpot™ 光学系：網膜上の焦点を維持し、角膜/水晶体へのエネルギー密度を低減
• Eyes-Forward コントロール：スリットランプの接眼部を離れずにパラメータ確認・調整が可能
• Array 3D マイクロマニピュレータ：レーザーパラメータと微操作を制御、左右手対応で調整可能
• Heads-Up ディスプレイ：変更されたパラメータを網膜上にテキスト表示
• 直感的なタッチスクリーンとカスタムタッチパッド：論理的なワークフロー、タッチパッドは左右手で移動可能
• フレームモード：パターンを照射する範囲を正確に表示
• ティトレートモード：単発スポットでパターン用パラメータを決定
• コンタクトレンズメニュー：網膜上の実際のスポットサイズ計算に使用する一般的なレンズを表示

互換性

• Lumenis レーザーとの接続：Vision One、Novus Spectra
• 主要なスリットランプへの装着例：Lumenis 980、Lumenis 990*、Zeiss SL130、Zeiss 30SL、Haag-Streit 900 BQ*

治療オプション

• 単発スポット
• パルスモード
• パターンスキャニングモード（複数のプリセットおよびカスタマイズ可能なパターンと間隔）

注意事項

• スポットサイズの範囲：単発スポット 50 µm–1000 µm、パターンモード 100 µm–500 µm
• *一部の取り付けは後日提供される場合があります

仕様 / 技術情報

• ブランド：Lumenis
• モデル：Array LaserLink™
• 製品種別：パターンスキャニングレーザー供給システム / 光凝固装置用アクセサリ
• 単発スポット範囲：50 µm – 1000 µm
• パターンスキャン範囲：100 µm – 500 µm
• 使用可能波長：グリーン 532 nm、イエロー 577 nm、レッド 659 nm
• 治療モード：単発、パルスモード、パターンスキャン（複数の形状と密度）
• 選択可能なスポット間隔：円内 0〜3× スポット直径、その他のパターン 0.25〜3×
• プリセットプロトコル：最大 5、レンズ選択、出力、スポットサイズ、間隔、スポット数、持続時間を記憶
• 光学系：特許取得の SureSpot™ 光学系、New Generation Clearview フィルタ（視感度バランスコーティング）
• 制御/インターフェース：直感的タッチスクリーン、カスタムタッチパッド（Eyes-Forward コントロール）、Heads-Up ディスプレイ
• マニピュレータ：Array 3D マイクロマニピュレータ（左右手対応）
• 互換性：Lumenis Vision One、Novus Spectra、および上記のような一般的なスリットランプに装着可能
• リファレンスコード：PB-2006798 Rev A
