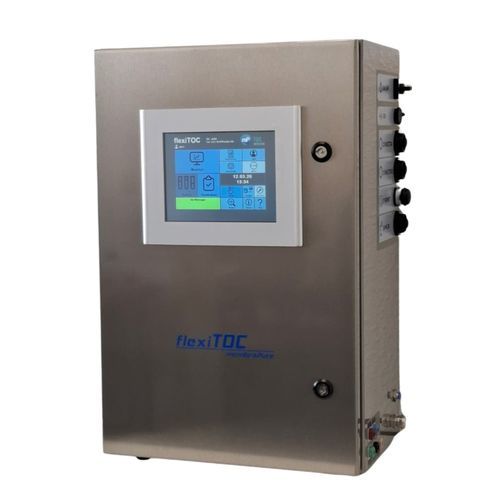

高純水用TOC分析装置 flexiTOC

純水紫外線による酸化

概要
flexiTOCは、飲料水から超純水までの用途を想定した高感度全有機炭素（TOC）分析装置です。分析法は、試料中の有機炭素化合物を紫外線（UV）により完全に酸化して二酸化炭素（CO2）に変換し、選択的なNDIR検出器で定量する方式です。TOCが約2000 ppb未満の場合は試薬無しでの運転が可能で、より高濃度や酸化しにくい試料には試薬（過硫酸塩）を併用できます。

主な機能

• 地下水/水道水から超純水/WFIまでの高感度TOC測定
• 完全UV酸化およびオプションで試薬（過硫酸塩）を用いた助燃酸化
• NDIR検出によるCO2定量で、導電率・温度に依存しない選択的測定を実現
• 短い測定時間と連続セルフクリーニング型リアクタによりクロスコンタミネーションを低減
• ユーザーによる校正およびシステム適合性試験（SST）が薬局方要件に準拠して実行可能

システム主要仕様

• 測定法・検出: 完全UV酸化 & NDIR CO2検出（試薬使用時に設定可能）
• サンプル容量/流量: 20 mLループ（低レンジ）、5 mLループ（高レンジ）
• TOC測定範囲: 2〜5000 ppb（低レンジ）、15 ppb〜20 ppm（高レンジ）
• 関連規格: USP <643>、EP 2.2.44、DIN EN 1484、DIN 32645、21 CFR part 11（ソフトウェアオプション）、IP 45

フローチャート
システム図はflexiTOCのUV酸化とガス流制御の原理を示します。技術要件に応じて高温/高圧の試料には熱交換器および圧力調整器が必要です。

オプションと機能

• マルチラインモード: flexiTOC proは4つの異なる入口を持ち、最大3つのループを順次測定するアップグレードが可能で、間隔時間は設定可能
• サンプルモード: 個別サンプルのオフライン測定シーケンスを設定可能
• ハードウェア強化: 最適化されたUVリアクタ形状と調和したガス流、継続的監視機能
• サンプル流量チェック: 流入流量が0の場合にアラーム（圧力センサ使用時）
• データエクスポート: 測定データを各種形式で外部ストレージへエクスポート可能；ネットワーク経由でクラウド保存も可
• 熱交換器・圧力調整器: 試料温度が50 °Cを超える場合は熱交換器が必要；入口圧力が0.5 barを超える場合は圧力トランスデューサが必要
• システム状態: ソフトウェアはセンサ、ポンプ、UVランプの稼働時間など詳細なステータスを表示
• スクリーンとファンは標準でIP54保護
• 校正・システム検証オプション: 試薬および水のブランク測定、内部標準希釈による多点校正、SST機能（低レンジ）
• 製薬用途向けに21 CFR part 11ソフトウェアオプションあり

技術仕様（表）
測定法・検出: UV酸化（完全）＆NDIR（酸化強化；試薬設定可）
サンプル容量: 20 mLループ（低レンジ）、5 mLループ（高レンジ）
測定時間: 6〜15分
測定範囲: 2〜5000 ppb（低レンジ）、15 ppb〜20 ppm（高レンジ）
検出精度: 約3 ppb または 2 %（大きい方）
ポート: 試料用2系統｜試薬用1系統（標準）；低レンジ時：試料1、SST用3
関連規格: USP <643>、DIN 32645、EP 2.2.44、DIN EN 1484、21 CFR part 11、IP 45
使用環境: 相対湿度 10〜95 %、温度 10〜45 °C
インターフェース: アナログ（4 - 20 mA） NAMUR NE43 準拠
寸法・重量・電源: 400 x 300 x 600 mm、24 kg、110 - 230 V、50 Hz、70〜105 W

媒体要件（表）
試料媒体の種類: 地下水から超純水まで（廃水や固形物には非対応）
試料温度: 10〜50 °C
入口圧力: < 1.5 bar（> 0.5 bar の場合、一部構成で減圧器が必要）
圧縮ガス: 空気、酸素、窒素 — 二酸化炭素を含まないこと
ガス入口圧力: 窒素 1〜1.5 bar ｜ 酸素 3.5〜5 bar

特長／技術仕様

• 測定法・検出: NDIRによるCO2検出を伴う完全UV酸化
• 測定時間: 6–15分（ユーザー設定可能；サンプル間隔 5–10分、24時間までの中断可）
• サンプル容量: 5 mL（高レンジ）、20 mL（低レンジ）
• TOC測定レンジ: 2 ppb – 5000 ppb（低レンジ）；15 ppb – 20 ppm（高レンジ）；希釈モードで最大100 ppm
• 検出精度: <500 ppb ±5 ppb； >500 ppb ±1 %（非希釈モード）；通常 約3 ppb または 2 % のいずれか大きい方
• ポート & I/O: アナログ 4–20 mA（Namur NE43）および複数の試料/試薬/SSTポート
• 規格準拠: USP、EP 2.2.44、DIN EN 1484、DIN 32645、21 CFR Part 11（ソフトウェアオプション）、IP 45
• 動作環境: 10–45 °C、湿度 10–95 %
• キャリア/ユーティリティガス: CO2フリーのN2、O2または圧縮空気；圧力 1–4 bar；消費量 約12 L/h
• 機械 & 電気: 400 x 300 x 600 mm；24 kg；110–230 V、50 Hz；70–105 W
• 保護: 画面とファンはIP54
• 消耗品 & 保守: 校正溶液、ポンプチューブの定期交換、使用寿命後のUVリアクタ交換とその後の校正
