導入LHモデル:軽量耐火レンガによる多層断熱と特殊な背面断熱。LFモデル:コーナーレンガを併用するファイバー断熱で加熱・冷却時間を短縮します。

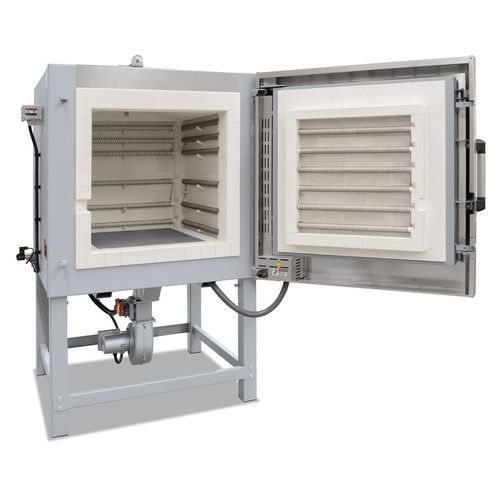

概要LH/LF チャンバー炉シリーズ(例:LH 15/12 – LF 216/14)は、ラボおよび産業の熱処理用途向けに設計されています。LHはレンガ断熱、LFは角部レンガ+低蓄熱ファイバー断熱の組合せで提供され、複数のTmaxや内部容量からプロセス要件に応じて選択できます。各種オプションにより、雰囲気制御、冷却プロファイル、排気インターフェースへの適合が可能です。
標準装備- 最高温度は選択可能:1200 °C、1300 °C、1400 °C
- 外板はステンレス製二重壁(表面仕上げあり)+追加冷却ファンで低外装温度を確保
- 5面加熱の高炉室により優れた温度均一性を実現
- 支持管上の加熱体で自由放射を確保し、長寿命化
- コントローラーは扉に掛けて使用、取り外し可能で操作性良好
- 炉床に埋め込まれたSiC板で底面加熱を保護し平坦な積載面を提供
- レンガ対レンガの扉シール(手仕上げ)
- 十分に余裕を持たせた出力で短い昇温時間を実現
- 自立アーチ構造で安定性と防塵性を確保
- モーター駆動の排気ハッチおよび炉床の調整可能な給気口
- 架台付属
- タッチ操作 B500 コントローラー(5プログラム×各4セグメント)およびUSB記録用 NTLog Basic
- 取扱説明書の範囲内での定義された用途
オプション装備- 平行旋回扉(作業者の放射熱からの保護)
- 高温時に開放可能な電気機械式リニアドライブ付リフト扉
- 定義された温度勾配または所定の新鮮空気量で炉を冷却する冷却システム(コントローラーの各セグメントで切替可)
- 不燃性プロセスガスで炉をパージするための保護ガス接続
- 手動または自動のガス供給システム
- 顧客側排気システムとのインターフェース用ステンレス製排気フード
- 焼成中の重量減少を測定する秤量装置
- 炉および荷重を保護するための可変切断温度を持つ過温度リミッタ
- 監視・記録・制御用のVCDソフトウェアパッケージによるプロセス制御・文書化
技術仕様(抜粋)型式 | Tmax (°C) | 内寸 幅×奥×高 (mm) | 容量 (L) | 外寸 幅×奥×高 (mm) | 電力 (kW) | 電源 | 質量 (kg)
LH 15/12 | 1200 | 250 x 250 x 250 | 15 | 680 x 860 x 1230 | 5 | 三相 | 170
LH 30/12 | 1200 | 320 x 320 x 320 | 30 | 710 x 930 x 1290 | 7 | 三相 | 200
LH 60/12 | 1200 | 400 x 400 x 400 | 60 | 790 x 1180 x 1370 | 8 | 三相 | 300
LH 120/12 | 1200 | 500 x 500 x 500 | 120 | 890 x 1180 x 1470 | 12 | 三相 | 410
LH 216/14 | 1400 | 600 x 600 x 600 | 216 | 990 x 1280 x 1590 | 26 | 三相 | 470
LF変種は同一の内寸に対応し、LFモデルは蓄熱が小さく加熱/冷却時間が短いという特性があります。
注意オプション装備により外形寸法や接続電力は変わります。マルチレンジ電圧の機種では、表示接続電力は許容される最高接続電圧時の値です。構成により一部の加熱は二相間で行われる場合があります。
特長 / 技術データ- 選択可能なTmax:1200 °C、1300 °C、1400 °C
- 断熱方式:LH=軽量耐火レンガ多層、LF=ファイバー断熱+コーナーレンガ
- 5面加熱および管状加熱体による優れた温度均一性と長寿命
- B500タッチコントローラー、NTLogによるUSBデータ記録、VCDによるプロセス制御・文書化対応
- 冷却制御、保護ガスパージ、排気フード、秤量装置などのオプションに対応
- 炉底SiCプレートによる保護、架台付属、複数の扉オプション
