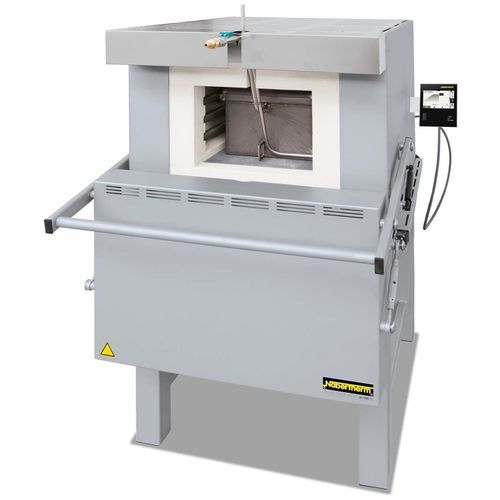

硬化オーブン N 7/H

ろう付け焼きなまし熱処理

概要
N 7/H～N 87/H チャンバー炉は、最高 1280 °C の焼きなまし、焼き入れ、ロウ付けに対応する汎用性の高い機種群です。複層断熱と深い炉室により、実験室や小ロット生産での効率的な熱処理を低消費エネルギーで実現します。

機能と装備
両側面および底面の三面加熱、放射熱を確保する支持管上の発熱体、底面保護用の SiC プレートを標準搭載。ステンレス製上部枠やガスダンパー付き平行開閉ドアにより高温作業時の安全性を確保します。B500 タッチコントローラーと NTLog Basic によるプロセス記録が利用可能です。

標準装備

• 最高温度：Tmax 1280 °C
• 三面加熱（両側面＋底面）の深い炉室
• 支持管搭載の発熱体による長寿命と自由放射
• SiC プレートで保護された底面加熱
• 高温時の耐久性を高めたステンレス上部枠
• 温度均一性 ±10 °C（DIN 17052-1）まで
• 複層断熱による省エネ設計
• 架台付属（N 7/H～N 17/HR は卓上型）
• 排気開口は炉側面、N 31/H 以降は背面にも配置
• ガスダンパー付き平行開閉ドア
• B500 タッチコントローラー（5 プログラム × 4 セグメント）
• NTLog Basic による USB でのプロセスデータ記録

技術仕様
型式 | 最高温度 (°C) | 炉内寸法 幅 × 奥行 × 高さ (mm) | 容量 (l) | 外形寸法 幅 × 奥行 × 高さ (mm) | 接続容量 (kW) | 電源 | 重量 (kg) | 加熱時間 (分)
N 7/H | 1280 | 250 × 250 × 140 | 9 | 800 × 650 × 600 | 3.0 | 単相 | 60 | 320
N 11/H | 1280 | 250 × 350 × 140 | 11 | 800 × 750 × 600 | 3.5 | 単相 | 70 | 320
N 11/HR | 1280 | 250 × 350 × 140 | 11 | 800 × 750 × 600 | 5.5 | 三相 | 70 | 70
N 17/HR | 1280 | 250 × 500 × 140 | 17 | 800 × 900 × 600 | 6.4 | 三相 | 90 | 110
N 31/H | 1280 | 350 × 350 × 250 | 31 | 1040 × 1030 × 1340 | 15.0 | 三相 | 210 | 90
N 41/H | 1280 | 350 × 500 × 250 | 41 | 1040 × 1180 × 1340 | 15.0 | 三相 | 260 | 105
N 61/H | 1280 | 350 × 750 × 250 | 61 | 1040 × 1430 × 1340 | 20.0 | 三相 | 400 | 105
N 87/H | 1280 | 350 × 1000 × 250 | 87 | 1040 × 1680 × 1340 | 25.0 | 三相 | 480 | 105
注：外形寸法はオプション装備により変動します。加熱時間は空炉で Tmax −100 K までの目安。接続容量は標準仕様を基準とし、オプションで増加する場合があります。

用途とオプション

• 保護ガス雰囲気用の加熱ボックス
• 装填用カートやローラーガイド
• 深胴仕様や大型機種
• 淬火槽付き冷却／急冷ステーション
• 制御装置やデータ記録（NTLog Basic）

特長 / 技術データ

• 最大温度 1280 °C
• 三面加熱による優れた温度均一性
• SiC 底板による底面保護と管状発熱体
• 温度均一性 ±10 °C（DIN 17052-1）レベル
• 複層断熱で省エネ設計
• B500 タッチコントローラーと USB 記録
• 卓上型から大型チャンバーまでのラインナップ（N 7/H～N 87/H）
