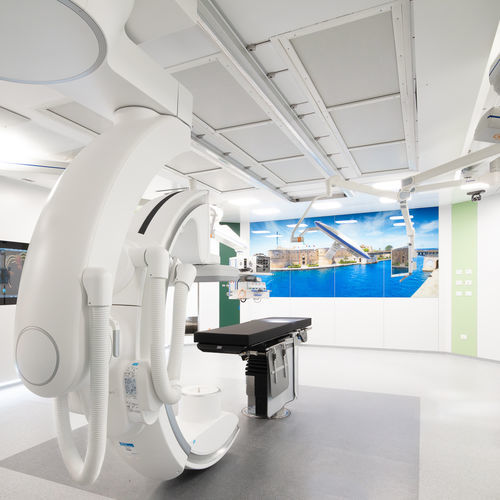

手術室用層流システム Nicfa Airflow Hybrid

天井用横型単一方向

概要
Nicfa Airflow Hybrid はハイブリッド手術室向けに設計された空気ろ過システムです。天井設置の単面・二面血管撮影装置と統合でき、均一な層流、制御された再循環、動的な環境制御を提供します。

血管撮影装置との統合
構造と取り付けは、天井設置の血管撮影装置の動作および支持構造に干渉しないよう設計されています。天井設置の単面型および二面型Philips血管撮影プラットフォームに適合する構成を用意しています。

主要構造要素

• 非滅菌領域に配置されたアルマイト処理アルミニウム製ミキシングキャビン（プラナム）：押出成形アルミプロファイルを電解処理で仕上げ、フィルター固定ガイドとPVCガスケットを備えています。
• モジュラー式フィルターハウジンググリル：手術灯コンパートメント、プローブ・粒子センサーハウジングとの統合やろ過面積の最適化のための寸法柔軟性を確保し、二重ガスケットでH14絶対フィルターの機械的圧縮を可能にします。
• 二重シールのH14絶対フィルター：周辺圧縮グリッドで機械的に圧縮され、二重シールと高いろ過安全性を確保します。

空気分配
ろ過後の空気はRAL9003 塗装の穿孔アルミ均圧メッシュを通じて均一に分配され、滅菌領域全体の層流の連続性と安定性を確保します。

再循環ユニット
構成可能な設置および静音運転向けの高性能再循環ユニット。主な仕様：

• ECモーター駆動ファンユニット（防音仕様）
• 吸込み用プレフィルター
• 側面一次吸気
• 防音ダクト
• モータ駆動ダンパー
• 1または2台のモーターで構成可能；キャビネット直付けまたは防音ダクトによる遠隔設置が可能

制御と自動化
現場設置のタッチパネルにより空気流量をリアルタイムで調整可能。パネルは環境センサーと連携し、空気流と室内環境の動的かつ精密な制御を実現します。

モジュール性とバリアント
Airflow Hybrid シリーズは部屋のレイアウトや臨床要件に合わせて拡張可能な構造を提供します。構成には Nicfa Airflow Hybrid S（天井設置単面血管撮影向け）および Nicfa Airflow Hybrid B（天井設置二面血管撮影向け）があります。

適用と設計方針
高度なイメージング環境での高い統合性が求められる設計。コンポーネントとレイアウトは画像機器や手術室のアーキテクチャに最適な互換性を持たせるためにカスタマイズ可能です。

技術仕様

• 製品ファミリー：Nicfa Airflow Hybrid
• 適合性：天井設置の単面・二面血管撮影システム（Philips 対応を明示）
• ミキシングキャビン：フィルター固定ガイドとPVCガスケットを備えたアルマイト処理アルミプラナム（非滅菌領域）
• フィルターハウジング：H14絶対フィルターの二重ガスケットによる機械的圧縮を可能にするモジュラー押出アルミプロファイル
• 絶対ろ過：圧縮グリッドと周辺ガスケットによる二重シールのH14等級絶対フィルター
• 空気拡散：RAL9003 塗装の穿孔アルミ均圧メッシュによる均一な層流
• 再循環ユニット構成：ECモーター駆動ファン（防音）、吸込みプレフィルター、側面一次吸気、防音ダクト、モータ駆動ダンパー
• モーター構成：1または2台で構成可能；キャビネット直付けまたは防音ダクトによる遠隔設置
• 制御：室内タッチパネル；環境センサーからのフィードバックによるリアルタイム空気流量調整
• モジュール性：手術室レイアウト、手術灯コンパートメント、プローブ/センサーハウジング、ろ過面積の最適化に合わせて拡張可能
• 想定用途：高度なイメージングシステムとの統合と精密な環境制御が必要なハイブリッド手術室
