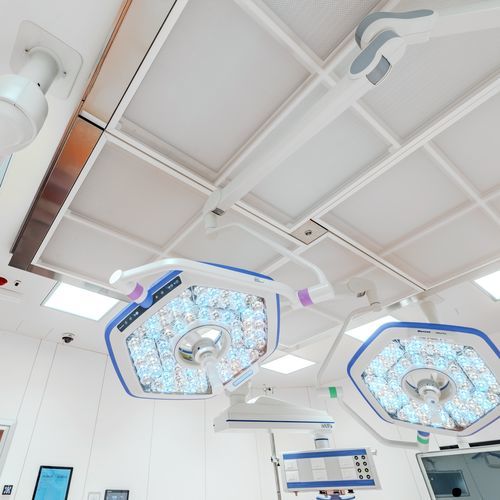

手術室用ラミナーフローシステム Airflow Ultra

天井用一体型横型

製品概要
Nicfa Airflow Ultraは、ISO5（クラス5）手術室向けに設計されたコンパクトで完全自動の層流およびろ過システムです。AISI304ステンレス製構造、H14絶対ろ過、Nicfa Smart Systemによる連続環境監視を統合し、設置、清掃、保守を容易にする設計を備えています。

主な特長

• 総厚350 mmのコンパクトなミキシングチャンバーは、天井裏や狭小スペースへの設置に適しています。
• AISI304ステンレス製ミキシングチャンバーで、4方向からの電源供給が可能；内部圧縮グリッドにより構造安定性とフィルター保持を確保。
• アルミフレームのH14絶対フィルター（68 mm）を水平に収納するステンレス製コンテインメントグリッドにより、工具不要で挿入可能；フィルターは天井面の最大92%をカバー。
• 二重ガスケットおよび二重シーリンググリッドシステムにより、未ろ過空気の漏れやバイパスを防止。
• モーター式独立コンテインメントグリッドは同期インテリジェント圧縮（自動フィルターロック）機能を備え、Nicfa Controllerまたは外部システムで制御され、手動介入なしで均一なシールを実現。
• ミキシングチャンバーへの安全なアクセスを可能にする傾斜機構を内蔵し、清掃・滅菌作業を容易にします。
• 微小穴加工のAcotex技術布パネルにより滅菌空気を均一に分配；均一メッシュまたは差別化メッシュで層流を精密調整可能。
• 日常保守を迅速化するため、パネルは取り外し可能なセクションに分割（素早い取り外し、洗浄、再設置）。

Nicfa Smart System（環境監視とインテリジェンス）
Nicfa Smart Systemは、重要な環境パラメータを継続的に監視し、リアルタイムで解析して層流、ろ過、殺菌装置を適応させ、ISO 14644の適合性を維持します。検知、 自動化、トレーサビリティ、制御・連携・戦略的分析のためのツールを提供します。

監視パラメータ

• 室内および流速の温度
• 湿度
• 圧力差
• 流速
• 風量値
• 粒子汚染

Smart Systemの機能

• 異常検知とグラフィカルインターフェースへの即時報告により迅速な対応を支援。
• 故障や緊急時の通知・アラームを現場および遠隔の技術者へ送信。
• 建物管理システム（BMS）との通信・統合により継続的な情報交換を実現。
• データ記録：全ての監視パラメータは解析、性能評価、規制遵守のために保存され、ローカル、クラウド、病院サーバーの選択が可能。
• 技術者向けリモートアクセスによりサポート、設定調整、遠隔操作が可能。
• デジタル環境フォルダ：報告システムとの連携により環境状態の記録を文書化・追跡可能に。
• Nicfa Eyes：層流下のクリティカルエリアを監視し、動きを検知するとAHUを自動起動；非稼働時はECOモードに移行して消費を最適化。

拡張可能なリサーキュレーションユニット（オプション）
Airflow Ultraは、統合リサーキュレーションユニットを装着することで運用効率、独立性および室内気候制御を向上させ、エネルギーコストを大きく増加させずに性能を高めることができます。リサーキュレーションユニットはAISI304ステンレス製で技術ポリマー仕上げ、ミキシングチャンバーの2側面にリモート設置されます。

• 各モジュールは2基の単吸込み遠心ファンを統合、直結駆動、高性能インペラ搭載。
• GreenTech EC外転子モーター、電子制御内蔵、IE4級以上の効率、保守フリー；モーター出力最大0.75 kW、風量最大1500 m³/h。
• 吸込側2個、吐出側2個の計4個のサイレンサーを内蔵し、非常に静かな動作を実現。
• Nicfa Controllerによる完全管理とNicfaプローブによる動的制御で、実際の環境条件に合わせて風量を調整。

適合性、効率性および製造
Nicfa Airflow Ultraは連続的な技術性能、安全性および法規制適合を目的に設計されています。システムは高効率技術と自動調整機能を統合し、実際の室内活動に基づいてエネルギー使用を最適化します。イタリア製で、プロジェクト要件に合わせたカスタマイズが可能です。

仕様 / 技術データ

• ミキシングチャンバー厚さ：350 mm。
• ミキシングチャンバー材質：AISI304ステンレス。
• フィルター種別：H14絶対フィルター、厚さ68 mm、アルミフレーム。
• フィルターによる天井カバー率：最大92%の面積カバー。
• フィルターシール：二重ガスケットおよび二重シーリンググリッドシステム。
• フィルターロック：モーター式独立コンテインメントグリッド、同期圧縮制御；Nicfa Controllerまたは外部システムで制御。
• メンテナンスアクセス：ミキシングチャンバー用統合傾斜機構。
• 空気分配：Acotex微小孔技術布パネル（均一または差別化メッシュ）。
• リサーキュレーションユニット（オプション）：モジュールあたり単吸込み遠心ファン2基；GreenTech ECモーター最大0.75 kW；最大風量1500 m³/h；サイレンサー4基内蔵。
• 制御および監視：Nicfa Smart System（リアルタイム監視、異常検知、アラーム、BMS通信、データ記録、リモート制御、デジタル環境フォルダ、Nicfa Eyes）。
• 設置の柔軟性：四方向からの電源供給が可能；圧縮グリッドを統合したステンレス製コンテインメントグリッド。
• 設計適合目標：ISO5（ISO 14644）性能を必要とする環境。
