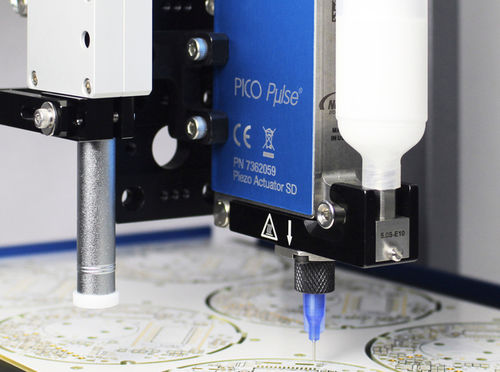

流体吐出弁 PICO Pµlse®

医療用

概要
この接触式ディスペンスバルブは、乱流を抑えて一貫した塗布量と正確な位置決めを実現する接触式の精密塗布ソリューションです。高サイクル動作に対応し、自動化された生産ラインへの組み込みを想定して設計されています。

主な特長

• 高サイクル性能：連続で最大1000 Hzのサイクルレートに対応（承認された条件設定時）。
• 高精度なマイクロデポジット：約0.5 nLまでの再現性のある微小塗布が可能。
• ラインの開始／終了の改善：開始／停止の精密制御により「コブラヘッド」現象を回避。
• 特殊ノズルアダプターにより各種ノズルや粘度に対応した流体互換性を実現。
• 工具不要のラッチ機構：接液部の迅速な取り外しでダウンタイムを短縮。
• PICO Toµch コントローラー使用時のプロセス制御強化：ストロークとタイミングの最適化。

対応液剤（例）

• 接着剤
• アルコール類
• グリス
• オイル
• UV硬化型接着剤

部品番号
PICO Pµlse 接触式ディスペンスバルブ
部品 # | 説明 | 仕様
7362059 | PICO Pµlse Contact Dispense Valve | 接触式塗布用途、最大サイクルレート1000 Hzまで対応（条件設定による）。
7366526 | PICO Pµlse XP Contact Dispense Valve | 接触式塗布用途、最大サイクルレート1000 Hzまで対応（条件設定による）。

リソースとメディア
データシート、取扱説明書、選定ガイドなどの製品資料をダウンロードで提供。動画リソースには製品比較や清掃・保守手順のデモが含まれます。

仕様

• 最大サイクルレート（連続）：最大1000 Hz（承認された条件設定時）。
• 最小再現デポジット量：約0.5 nL。
• 適用タイプ：接触式ディスペンス（ライン、ストライプ、マイクロドット）。
• 対応流体：接着剤、アルコール類、グリス、オイル、UV硬化接着剤（ノズルアダプター使用時）。
• メンテナンス：工具不要ラッチにより接液部を迅速に取り外し可能。
• コントローラー互換性：PICO Toµch コントローラーと組み合わせてストローク・応答時間を最適化。
• 自動化されたディスペンスステーションやロボットシステムへの組み込みを想定した設計。
