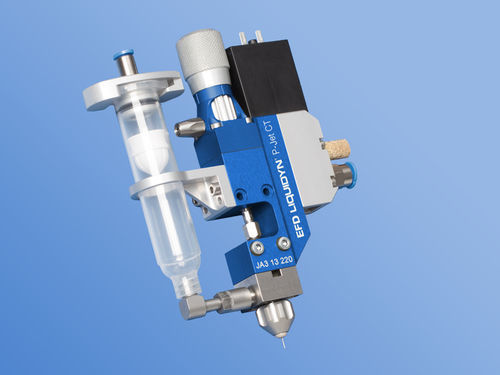

マイクルディスペンシングマイクロバルブ Liquidyn® P-Jet

流体吐出ジェッティング電動空気圧式

概要
Liquidyn P-Jetシリーズは、溶剤、オイル、グリス、接着剤などの低～中粘度流体の非接触マイクロディスペンス用ジェッティングバルブです。プロセス設定によりシアノアクリレートや嫌気性接着剤の塗布にも対応します。最小約3 nLの微小ディスペンスが可能で、サイクル周波数は最大280 Hzです。

主な特徴

• 電気空気式駆動、低電圧トリガー（24 VDC）、調整可能なパルス信号。バルブ開放時間は2 msから。
• ディスペンスノズル、タペット、液体入口フィッティングの簡単交換が可能。接液部はアクチュエータから分離され、保守作業が迅速。
• 構成例：CTアクチュエータ、金属を含まない接液部を持つANバルブ（嫌気性用途向け）。
• Liquidyn V200コントローラーまたはユーザ提供のPLCで駆動可能。

主な用途 / 機能

• 自動車部品やプリント基板への溶剤、オイル、グリス、接着剤の非接触ジェッティング。
• 約3 nLからの微小ディスペンス、最大280回/秒（280 Hz）。
• ノズル／タペットの構成により接触・非接触の両方式に対応。
• ロボットや自動化セルへの組み込みに適合。

システムオプション（概要）
典型的なシステムはLiquidyn V200バルブコントローラーと流体リザーバーを含みます。バルブはV200または顧客提供のPLCで制御できます。高粘度流体にはLiquidyn P-Dotシリーズを検討してください。

付属品（例）

• レーザー光バリア
• ジェットクリーニングステーション
• 流体圧力ブースター
• デジタルゲージ付き流体リザーバー

部品番号
7825004 | Liquidyn P-Jet CT アクチュエータ | 低～中粘度流体に適し、サイクルレートは最大280 Hz。
7825932 | Liquidyn P-Jet AN バルブ | 金属を含まない接液部を備えた完全構成のバルブ；嫌気性接着剤に適し、サイクルレートは最大280 Hz。

技術仕様

• 最小ディスポンス量：約3 nL
• 最大サイクルレート：最大280 Hz
• 動作方式：電気空気式、24 VDCトリガー
• バルブ開放時間：2 msから（パルス信号で調整可能）
• 保守性：ノズル、タペット、入口フィッティングの交換が可能；接液部はアクチュエータと分離
• 互換コントローラー：Liquidyn V200または顧客PLC
