半自動包装システム OG

連続非連続コンピュータ制御

製品概要

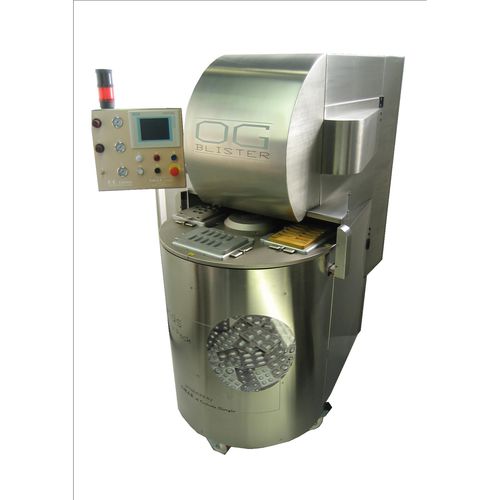

OG BLISTER は自動フォーマット変更用の Planet Pack システムを備えた半自動ブリスター機です。上部と下部に事前に位置決めされた4つの成形部品を用いてブリスターを成形し、熱成形およびシール用のプレカットフィルムで動作します。PLCガイドによるロード/アンロードで迅速なフォーマット変更が可能です。パラメータとデータは SIEMENS のタッチスクリーンパネルで管理します。伝達と駆動はブラッシュレスモーターで行われます。Planet Pack システムにより上部ヘッドと回転テーブルが各サイクルで生産性を向上させます。交互または連続サイクルに対応し、各停止時に完成ブリスターを供給します。

主な特徴

• Planet Pack を備えた回転上部ヘッド：ブロー/加熱プレート、上部シールプレート、パンチングユニット、コールドフォーミングツールなど上部作業ユニットを収納。
• 回転テーブル：下部成形金型の位置決め、アルミトップ付きプラスチックブリスターおよび ALU-ALU ブリスターの溶接・切断を実行。
• 機械外装は AISI 304 ステンレス鋼製。
• すべての動作はブラッシュレスモーターと高精度伝達ベルトで駆動。データ管理と操作は SIEMENS タッチスクリーンで行う。
• 機械・電気・空気圧の管理は SIEMENS PLC（CFR21 準拠）。
• 単一または連続作業サイクルにより、数秒でブリスターを成形する高精度な産業品質の処理が可能。
• 対応材料：PVC-ALU、PVC-PVDC-ALU、PVC/Aclar-ALU、ALU-ALU。
• PVC-ALU 最大寸法：100×60 mm — 1ストロークあたり最大4個。
• ALU-ALU 最大寸法：160×90 mm — 1ストロークあたり1個。
• ポケット深さ：プラスチック製 17 mm、アルミ製 10 mm。

生産性

• PVC-ALU ブリスターの日産（7時間）：最大約 3,000 個。
• 構成：1ストロークあたり4個、最大フォーマット 100×60 mm。
• ALU-ALU ブリスターの日産（7時間）：最大約 2,000 個。
• 構成：1ストロークあたり1個、最大フォーマット 160×90 mm。

仕様

• 機械寸法：1,600 × 1,200 × 2,000 mm（高さ）。重量：450 kg。
• 圧縮空気接続：内径 Ø 6 mm - 外径 Ø 8 mm。
• 圧縮空気消費量：約 18 リットル/サイクル。
• 作動圧力：4/9 bar。
• 主電圧：400 V 50 Hz 三相 + N + PE。
• 消費電力：6 kW。
• 機械動作温度：30°/210° C。
• 使用環境温度：20°/45° C。
• 23° C における脱イオン水を用いたクローズドループ冷却システム。
