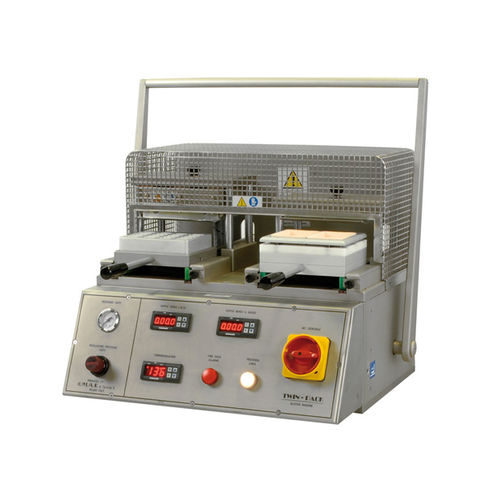

半自動包装システム TWIN-PACK

手動式コンパクト卓上

製品概要
TWIN-PACKは、研究開発（R&D）ラボでの少量生産バッチ、臨床試験、安定性試験向けに設計された卓上型の半自動ブリスター機です。成形・シールを行う加熱ステーションと、独立して即時にブリスターを切断する冷却ステーションを備えた二重ステーション構成により、サイクル時間を短縮し生産性を向上します。成形部品は工具や専門スタッフを不要に迅速に交換でき、熱成形、シーリング/コーディング、最終切断を連続して行えます。

生産標準
標準生産フォーマット：1ストロークあたり68×89 mmのブリスター2個、または136×89 mmの単一ブリスター1個。寸法、構成、ストローク当たりのブリスター数に応じたカスタム金型も対応可能です（要相談）。

主な特徴

• 手動操作の半自動ブリスター機
• コンパクトな卓上設計
• 日産最大約2,000個のブリスター（運用参考：PVC‑ALUは7時間シフトで約1,500個）
• 成形サイズ：136×89 mm
• PVCブリスターの最大ポケット深さ：25 mm
• アルミ蓋やその他の蓋材を使用した各種プラスチック材に対応

生産の詳細

• PVC‑ALUブリスターの日産（7時間）：約1,500個
• 最大カットフォーマット：136×89 mm
• ALU‑ALUブリスターは非対応

仕様 / 技術仕様

• 機体寸法（L×W×H）：600 × 800 × 630 mm、重量：80 kg
• 圧縮空気接続：配管内径 Ø 6 mm — 外径 Ø 8 mm
• 圧縮空気消費量：1サイクルあたり約3リットル
• 作動圧力：3–7 bar
• 主電源：230 V、50 Hz
• 消費電力：1 kW
• 機械動作温度：30°–200° C
• 使用環境温度：20°–45° C
• 密閉回路冷却システム：オプション
