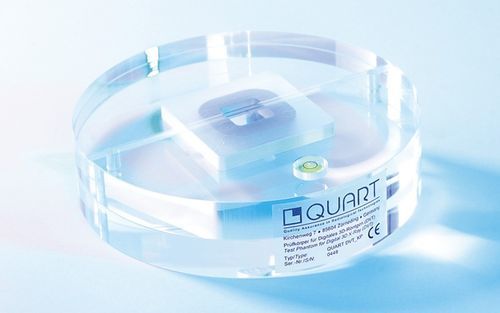

断層撮影用試験用ファントム IAEA-EFOMP-ESTRO

Xスキャナー用一般用

概要
本テストセットは、IAEA、EFOMP、ESTRO の推奨に基づき、CBCT（コーンビームCT）画像装置の迅速かつ時間効率の良い品質保証（QA）を目的として作成されています。プロトコルは主に DIN 6868-161 および DIN 6868-15 に基づいています。

主な製品情報
単一の撮影で、画像品質評価に必要な全てのパラメータを含む3Dデータセットを作成できます。自動評価は QUART CTtec QA/QC ソフトウェアで実行されます。DVTkp ファントムは 4x4 cm から大視野までのフィールドサイズに適用可能です。各種 CBCT システム向けのカスタムホルダーを用意しています。

標準テストオブジェクト / 材料

• 標準テストオブジェクト：PMMA / 空気 / PVC
• 材料相当：自由空気 / 軟部組織 / 骨

位置決めと寸法

• 位置決め補助：線形（上面）マーカー / 選択マーカー
• 寸法：Ø 16 cm、高さ 15 cm

測定 / 評価項目

• ナイキスト周波数（NF）
• コントラスト
• ノイズ
• コントラスト対ノイズ比（CNR）
• 均一性 / 画像の均質性
• 空間分解能 / 変調伝達関数（MTF） 10% および 50%
• IEC 62220-1-2 に基づく MTF
• CT値 / ハウンスフィールド単位
• Z軸分解能 / 軸方向の NF および MTF
• アーチファクト、画像欠陥 等
• システム指標 / 受け入れ指標（Figure of Merit）
• 患者／ファントムの位置決め精度
• 幾何学的検査や距離測定などの追加 QA/QC テストは外部の DICOM ビューアで実施

参考文献
EFOMP working group, Quality control in cone-beam computed tomography (CBCT) EFOMP-ESTRO-IAEA protocol (summary report), Physica Medica, Volume 39, July 2017, Pages 67-72.

技術仕様

• 空間分解能：Line spread function
• 標準テストオブジェクト：PMMA / 空気 / PVC
• 材料相当：自由空気 / 軟部組織 / 骨
• 位置決めツール：線形（上面）/ 選択マーカー
• サイズ：Ø 16 cm、高さ 15 cm
• 適用フィールドサイズ：4x4 cm から大視野まで
• 自動評価：QUART CTtec QA/QC ソフトウェア対応
