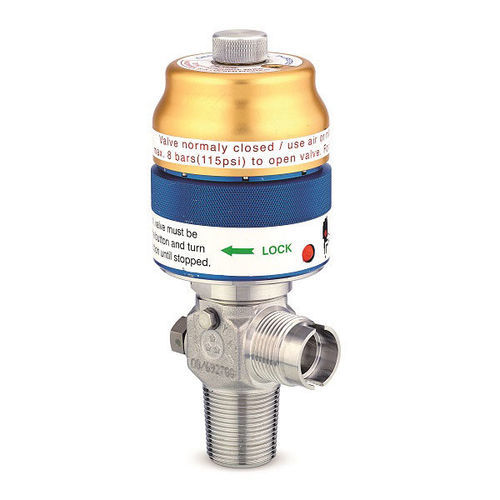

酸素ボンベ弁 D389S

ステンレス製灰色高圧

製品説明
D389S UHPシリンダーバルブは、ガスの最高レベルの純度を維持するために設計されています。結合ダイアフラム（tied diaphragm）シールと密封ダイアフラム技術により、ガス接触部での粒子発生を防ぎます。オレオ・ニューマチック式アクチュエーターによりシートの閉止力を強化し、ガス接触体積を最小限に抑えつつ、純ガスおよび超高純度ガスに対応します。

主な利点

• 結合ダイアフラム設計によりガス接触体積が最小
• 軟質および金属シートの組み合わせで低透過率
• 特許取得済みの動作機構
• パイプアウェイ接続用のねじ付きウィープホール
• 油圧アンプにより強い閉止力を提供
• リーク検出器への接続が可能

寸法図 / ビジュアル
寸法図および製品図面は参照用に用意されています（製品ページに示された参考図）。

仕様 / 技術的仕様

• ガスタイプ：純ガス・超高純度ガス
• 接続：（国際）規格または顧客仕様に準拠
• 作動圧力：200 bar
• 流量：CV = 055
• 使用温度範囲：-40～+65 °C
• 本体材料：ステンレス鋼 1.4435 (AISI 316L) / Hastelloy® 2.4602 (UNS N06022)
• シート開口径：6 mm
• リーク率：1.10⁻8 mbar·l/s（規定値）
• マーキング：π0029（TPEDに基づく）、バルブ品番、製造日、接続、シート材質、3スター
• オプション：機械式および電子式ポジションインジケータは要請に応じて利用可能
