動作分析装置 EDDO

歩行用姿勢自動

概要
EDDOは3DMAシステムのポータブル版で、現場での迅速な生体力学評価向けの3Dモーションキャプチャ＆解析ソリューションです。工場出荷時に較正済みのプラグ＆プレイ カメラユニットを用い、最大120 FPSの高速動作を記録し、身体の片側解析を行います。ハードウェアとソフトウェアを一式で提供し、臨時または常設の場で迅速な評価を実施できます。サイクリング、歩行、ランニング、単関節解析に対応します。

主な機能

• ポータブルなプラグ＆プレイ方式の3Dモーションキャプチャ／解析システム
• 最大120 FPSの高速度キャプチャ（3台の同期高周波カメラ）
• マーカー検出用の同期赤外照明（850 nm）
• リアルタイム評価と設定可能なバイオフィードバックルール
• 自動イベント検出とリアルタイムの生体力学計算
• 既定およびカスタマイズ可能なテンプレートによる自動レポート生成
• サードパーティ機器（EMG、高フレームレートカラーカメラ、フォースプレート、圧力プレート）との統合・同期
• 更新とサポートを含む年次ソフトウェアライセンス

EDDOの主な特徴

• プロトコル：ランニング、サイクリング、歩行解析、個別関節モジュール
• 統合：EMG、HFRカメラ、フォース／プレッシャープラットフォームとの同時運用と同期
• バイオフィードバック：リアルタイム評価とカスタムルール作成
• ポータブル設計：較正済みカメラユニット、コンパクトな輸送ケース、三脚による迅速セットアップ
• 年次ライセンスモデル（更新とサポート含む）
• 高度なアルゴリズム：自動イベント検出と即時計算
• レポート：カスタマイズ可能な自動レポート生成と完全な生体力学曲線へのアクセス
• 使いやすさ：設置支援と多段階トレーニングの提供

プロトコルとモジュール
サイクリング

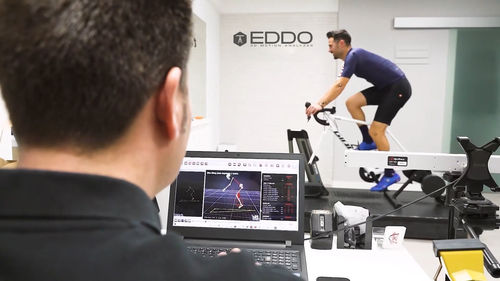

ペダリング動作の迅速な動的評価。EDDOは同期した3台の高周波カメラ（120 Hz）と赤外照明を備えた較正済みユニットを統合しています。典型的な構成は三脚、マーカー、輸送ケースを含み、カメラと被験者間の推奨距離は約2メートルで即時に計測できます。
含まれるサイクリングプロトコル：

• 固定トレーナー上での全身側面サイクリング解析（左側）
• 固定トレーナー上での全身側面サイクリング解析（右側）

歩行
下肢（左右および骨盤）の計測を行い、歩行に特化したパラメータと計算を分かりやすく提示します。詳細なレポートを生成し、圧力プレート、フォースプレート、表面EMGと併用できます。
利用可能な歩行プロトコル：

• 後方からの下肢歩行解析
• 特定プロトコルにおける後方下肢計測（最大10 km/h）

ラン
姿勢、ケイデンス、着地特性の評価と傷害予防の示唆を得るための迅速な動的評価。小さな自由スペース（約2～2.5 m²）で設定可能で、携帯用途に適しています。
利用可能なランプロトコル：

• 後方からの下肢ラン解析
• 特定プロトコルにおける後方下肢計測（最大10 km/h）

関節
個別関節の3D測定とレポートを行い、生体力学曲線へ即時アクセスできます。圧力・力学プレートや表面EMGとの併用が可能です。
利用可能な関節プロトコル：

• 腰椎（2点解析）
• 胸椎
• 股関節伸展・屈曲解析（左右）
• 股関節外転解析
• 股関節回旋解析
• 肩・肘解析（左右）
• 肘解析（廃止）、左右
• 膝解析（左右）
• 足首解析（左右）
• 肩回旋解析（左右）
• 手首解析（左右）

運用ワークフロー

• 較正済みカメラユニットによる迅速なカメラ設置
• 三脚、ケース、アクセサリを備えた完全ポータブルキット
• 同期赤外線による3カメラ記録
• 自動ラベリング、処理、イベント検出
• テンプレートを用いた自動レポート生成

同梱物
EDDOはハードウェアとソフトウェアを含む包括的なパッケージとして提供されます：

• ソフトウェア：更新とサポートを含む年次ライセンス
• EDDOカメラユニット：モーションキャプチャシステム（最大120 FPS）、較正済み
• アクセサリ：ケーブル、マーカー、粘着材、三脚、輸送ケースおよび設置用品
• トレーニング＆サポート：初回録画ガイダンスと多段階トレーニング（サポートは英語およびスペイン語で提供）

技術仕様

• モデル：EDDO（ポータブル3Dモーションキャプチャシステム）
• キャプチャレート：最大120 FPS（3台の高周波カメラ）
• 照明：850 nmの同期赤外線
• キャプチャモード：側面解析を基本とし、プロトコルに応じて片側、両側、側面＋後方での取得が可能
• セットアップ：プラグ＆プレイの較正済みカメラユニット；三脚、マーカー、輸送ケース付属
• 推奨撮影距離：約2メートル（カメラと被験者間）
• 必要な空きスペース（ランニング時）：約2～2.5 m²
• プロトコル制約：一部の歩行/走行プロトコルは速度制限あり（例：後方キャプチャでは≤10 km/h）
• 統合：EMG、HFRカメラ、フォースプレート、プレッシャープレートとの同期運用
• ライセンス：更新とサポートを含む年次ソフトウェアライセンス
• 出力：カスタマイズ可能な自動レポートと完全な生体力学曲線
