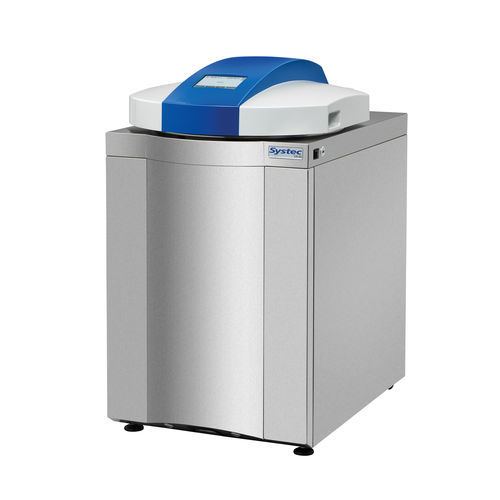

実験用オートクレーブ Systec VX-Serie

殺菌サービステスト用微生物用

Systec VXシリーズは、チャンバー公称容積40～150リットルの8サイズで提供されるトップローディング式縦型ラボ用オートクレーブで、標準的な培地ボトルやアーレンマイヤーフラスコを効率的に装填できるよう、小さな設置面積で高いチャンバー容量を実現するよう設計されています。このシリーズは、有効な滅菌作業をサポートし、プロセスの最適化、文書化、安全性のために多くのオプションを設定することができます。 利用可能なモデルとチャンバー寸法/容量

Systec VX-40 - チャンバー Ø x 奥行き: 400 x 320 mm - 容積（公称）: 51 / 40 L - 技術図面: 51 / 40 L：51 / 40 L - 技術資料: https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-VX-40-55-Rev-2.1.pdf

Systec VX-55 - チャンバー Ø x 奥行き: 400 x 400 mm - 容積（公称：59 / 55 L - 技術資料: https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-VX-40-55-Rev-2.1.pdf

Systec VX-65 - チャンバー Ø x 奥行: 400 x 500 mm - 容積/公称：73 / 65 L - 技術資料: https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-500-V-Serie-Rev-2.1.pdf

Systec VX-75 - チャンバー Ø x 奥行き: 400 x 600 mm - 容積（公称）: 85 / 75 L85 / 75 L - 技術資料: https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-500-V-Serie-Rev-2.1.pdf

Systec VX-95 - チャンバー Ø x 奥行: 400 x 750 mm - 容積（公称：104 / 95 L - 技術資料: https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-500-V-Serie-Rev-2.1.pdf

Systec VX-100 - チャンバー Ø x 奥行き: 500 x 500 mm - 容積（公称：117 / 100 L - 技術資料: https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-500-V-Serie-Rev-2.1.pdf

Systec VX-120 - チャンバー Ø x 奥行: 500 x 600 mm - 容積（公称）：137 / 120 L - 技術資料: https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-500-V-Serie-Rev-2.1.pdf

Systec VX-150 - チャンバー Ø x 奥行: 500 x 750 mm - 容積（公称：166 / 150 L - 技術資料：https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-500-V-Serie-Rev-2.1.pdf

標準機能と性能の概要

内蔵の独立した蒸気発生器（ハウジングに内蔵されていますが、滅菌チャンバーから分離されています）により、迅速なヒートアップ（空のチャンバーから121 °Cまで約10分）と換気の改善、凝縮水処理のための蒸気凝縮（PT-100規制）。

ハウジング、サポートフレーム、圧力容器は耐腐食性ステンレス鋼製、圧力容器は特にステンレス鋼1.4404（AISI 316L）製

標準温度および圧力範囲は、最高140 °C、絶対圧4 bar。

タッチスクリーンコントロールオプション（5.7インチ）：数値/グラフィックによるプロセス表示、および最大100のユーザー設定可能な滅菌プログラム（7つの事前定義済み標準プログラムを含む）

高度な安全性：耐熱シリコンシールによる自動円周ドアロック、ドアロックは内部温度によって制御され、安全な減圧後にのみ解除されます。

豊富なプロセス機能：F0値の計算、特殊プログラム（例：ダーラム管）

高度な安全性：耐熱シリコンシールによる自動円周ドアロック、ドアロックは内部温度によって制御され、安全な減圧後にのみ解除されます。

オートフィル（自動脱塩水供給）および追加温度センサー（凝縮水排気のセンサーを含む）、液体中の基準測定用のフレキシブルなPT-100（クラスA）温度センサー。

ドキュメンテーションおよびデータ管理: 少なくとも10年間プロセスデータを保存できるサイズの内部メモリ、PDFおよびCSVとしてエクスポート可能な統合バッチドキュメンテーション、Save to Folder (FTP/SFTP)、統合プリンター、および高度なCFR 21 Part 11ソリューション(AuditTrail、電子署名、拡張ユーザーアカウント制御)のオプション。

ユーザーおよびアクセス制御: 3つの設定済みグループ(管理者、オペレーター、スーパーバイザー)による標準的なユーザーアカウント制御; パラメーター変更および安全関連の介入に対するコードで保護されたアクセス権。

インターフェースおよび接続性: 標準的な電子データ出力; オプションのSCADA/OPC-UA接続およびタイムサーバー経由のネットワーク/時間同期; 背面接続にRS-232をリストアップ。 オプションとプロセス最適化アクセサリ

急速冷却システム（複数の方法）：冷却水によるマントル冷却（支持圧の有無にかかわらず）、周囲空気の換気による冷却、再循環滅菌水と支持圧によるスプレー冷却。

放射状換気装置とウルトラクーラー（ドアに設置）により、冷却を加速し、冷却時間を大幅に短縮（ウルトラクーラー＋マントル冷却＋換気装置により、負荷に応じて冷却時間を最大～90%短縮可能）

廃棄バッグ内の固形物および廃棄物の有効な滅菌のためのバキュームシステム（分別プレバキューム）、さらに固形物のスーパードライ真空乾燥（バキュームシステムのみ）。

有害な生物学的物質を安全に滅菌するための排気濾過と凝縮水の不活性化（PTFE膜0.2 μm付きカートリッジ）

文書化とコンプライアンスのためのオプション：統合プリンター、フォルダに保存（FTP/SFTP）、AuditTrailと電子署名を含む先進のCFR 21 Part 11

付属品：ステンレススチール製ローディングバスケットとインサート、重量物用リフティング装置、ご要望に応じてその他のバスケット/インサートと輸送/ローディングシステムもご用意

特徴/仕様

ブランドSystec (Systec VXシリーズ)

モデル/シリーズ：

チャンバー材質：ステンレス鋼1.4404（AISI 316L）

利用可能な公称チャンバー容積：40 L、55 L、65 L、75 L、95 L、100 L、120 L、150 L（対応するØ x 深さはモデルリストを参照）

最大標準滅菌：140 °C／絶対圧4 bar、オプション：150 °C／絶対圧5 bar（後付け可能）

蒸気発生：一体型独立蒸気発生器（ハウジング内、チャンバーから分離）

制御およびHMI：タッチスクリーンオプション（5.7インチ）、最大100の滅菌プログラム、プログラムのカスタマイズ、数値/グラフィカルプロセス表示

データおよび文書化：内部メモリー（≥10年）、エクスポートPDF/CSV、オプションでフォルダに保存（FTP/SFTP）、内蔵プリンター、オプションでAdvanced CFR 21 Part 11（AuditTrail、電子署名）

安全機能：自動円周ドアロック、温度制御ドアリリース、コードで保護されたアクセス権、測定機器用バリデーションポート

冷却オプション：従来の調節された通気、急速冷却（マントル冷却、ラジアルベンチレーター、ウルトラクーラー、スプレー冷却）、サーモスタット制御の水冷式廃水

真空と乾燥：オプションの真空システム（分画プレ真空）、固形物乾燥用Superdry（真空が必要）

文書化/通信インターフェース：USBエクスポート、ネットワークエクスポート（フォルダに保存）、オプションのOPC-UA（SCADA）、背面接続のRS-232（注記）

滅菌プログラム数（保存）：最大100（定義済み7）

電気供給（標準）：VX-40/VX-55：220-240V、50/60Hz、16A、VX-65～VX-150：380-400V、50/60Hz、16A。その他の電圧についてはお問い合わせください。
