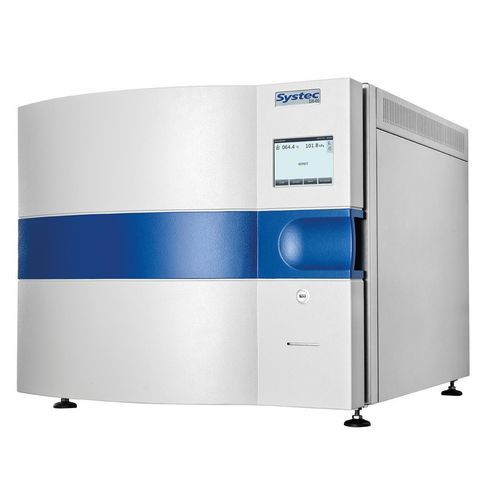

実験用オートクレーブ Systec DX series

殺菌サービス卓上コンパクト

製品概要
Systec DX‑Seriesは、前面から積載する卓上横型オートクレーブで、研究室や医療用途の滅菌作業向けに設計されています。使用可能なチャンバー容量は25〜200リットルの7機種を揃え、外形はコンパクトでチャンバー有効容積を最適化。標準機能とバリデーション対応のオプションを組み合わせて使用できます。

対応モデル / チャンバー寸法と容量

• Systec DX-25 — チャンバー Ø x 奥行: 320 x 315 mm — 容量: 30 / 25 L
• Systec DX-40 — チャンバー Ø x 奥行: 320 x 500 mm — 容量: 45 / 40 L
• Systec DX-65 — チャンバー Ø x 奥行: 400 x 500 mm — 容量: 73 / 65 L
• Systec DX-90 — チャンバー Ø x 奥行: 400 x 750 mm — 容量: 104 / 90 L
• Systec DX-100 — チャンバー Ø x 奥行: 500 x 500 mm — 容量: 119 / 100 L
• Systec DX-150 — チャンバー Ø x 奥行: 500 x 750 mm — 容量: 168 / 150 L
• Systec DX-200 — チャンバー Ø x 奥行: 500 x 1000 mm — 容量: 217 / 200 L

標準機能（抜粋）

• チャンバーと分離された統合型蒸気発生器により立ち上がりが速く、空気脱除性が向上
• 本体、支持フレーム、圧力容器は耐食性ステンレス製（チャンバー材質：1.4404 / AISI 316L）
• 標準温度/圧力範囲：最大140 °C（4 bar abs）／オプションで150 °C（5 bar）へ拡張可
• 5.7インチタッチスクリーンによる数値・グラフ表示；最大100プログラム（7プリセット）
• ユーザーアカウント管理（Administrator、Operator、Supervisor）によるコード保護アクセス
• プロセスデータの長期保管（≥10年）およびPDF/CSVでのバッチ文書出力
• プログラム終了時の自動／調整可能な扉開放；過圧時は扉を自動ロック

プロセス最適化オプション（抜粋）

• 液体用の迅速冷却（自然空冷、ジャケット冷却（水冷）、サポート圧、再循環滅菌水による噴霧冷却など）
• 扉内蔵のラジアルファンおよびUltracoolerでチャンバー有効容積を損なわずに冷却を加速
• 固形物・中空体・廃棄物袋のバリデーション可能な滅菌用に分割式予備真空システム
• 真空システム併用のSuperdry深真空乾燥による多孔質材料の効率的乾燥
• 危険生物材料の安全処理のための凝縮液不活化を含む排気エアフィルtration
• 温度/圧力範囲を150 °C / 5 barへ拡張可能（オプションまたは後付け）

記録・接続オプション（抜粋）

• 統合文書化とPDF/CSV出力；自動転送（FTP/SFTP/FTPS「Save to Folder」）オプション
• バッチ文書出力用の内蔵プリンター（オプション）
• CFR 21 Part 11対応の高度ソリューション（オプション）：AuditTrail、拡張ユーザー管理、電子署名
• SCADA / OPC‑UA 接続（オプション）およびネットワーク時刻同期（NTP）
• プログラムリストと機器バックアップのための暗号化USBバックアップ

用途 / プロセス指針（概要）

• 液体、固形物、多孔質材料、中空体および汚染廃棄物の処理に対応；真空、換気、冷却／乾燥オプションの選定は積載物とバリデーション手順に依存
• Durham管用や分割加熱による破壊的滅菌などの専用プログラムと、プロセス検証のためのF0値計算に対応

技術仕様 / 仕様詳細

• モデル群：Systec DX‑Series（横型、卓上、前面投入）
• チャンバー材質：ステンレス 1.4404（AISI 316L）
• 蒸気発生：チャンバーと分離した統合型蒸気発生器
• 標準滅菌能力：最大140 °C / 4 bar abs；オプションで150 °C / 5 bar
• 操作：5.7"タッチスクリーン、最大100プログラム、プログラム命名とガイド作成
• 安全：認証済み安全弁、温度制御の扉ロックシール；過圧時は扉をロック
• 文書化：内部メモリ≥10年、PDF/CSVエクスポート、ネットワーク転送およびCFR 21 Part 11対応オプション
• オプション付属品：積載バスケット／インサート、ラック、搬送台車、プリンター、排気フィルター、真空装置、冷却装置、Ultracooler、ラジアルファン
• 電気接続例：DX‑25/DX‑40：220–240 V、50/60 Hz、16 A；DX‑65…DX‑200：380–400 V、50/60 Hz、16 A（国別差異あり）
