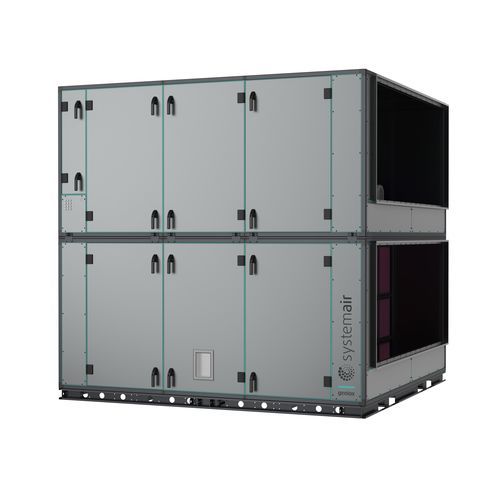

病院用空気調和機 Geniox

モジュール式屋上衛生

概要
Genioxは完全にカスタマイズ可能なモジュール式空気処理ユニット（AHU）シリーズで、高い柔軟性、多様な適用性、インテリジェントな制御を提供します。本シリーズは屋内および屋外設置に対応し、省エネルギー性、耐久性、衛生性能に配慮して設計されています。

主な特長

• 風量：750～110,000 m³/h（0.21 - 30.6 m³/s）。
• 構成：インライン、積層、サイドバイサイド（低高さ）ユニット。
• 熱交換器の選択肢：ロータリー、カウンターフロー、クロスフロー、ランアラウンドコイル。
• 統合ヒートポンプ：統合型可逆バリアント（Geniox HP DFN、天然冷媒R290対応）を選択可能。
• Systemair Access：スマートフォン/タブレット/NaviPad対応の無線通信、Modbus、クラウド監視、プラグアンドプレイを備えた統合制御システム。
• #HygienicByDesign：衛生設計オプションをシリーズで提供。

導入メリット

• 選択の自由：標準化されたセクションに基づくモジュール設計により多様な構成を実現。
• 簡易な構成：SystemairCADでユニットを構成可能。Systemairによる構成対応も可能。
• エネルギー損失最小化と耐久性：熱損失と熱橋を低減する60 mmの断熱材、長寿命を考慮したSystemair設計のハンドル、ヒンジ、点検窓。
• 操作性：Systemair Access統合制御により換気性能と室内環境を最適化し、エネルギー消費を低減。

構成部品とオプション

• 熱交換器：ロータリー（ヒーティングホイール）、プレート（クロスフロー／カウンターフロー）、ランアラウンドコイル。ロータリー効率最大87%、プレート（カウンターフロー）最大90%、クロスフロー最大85%、ランアラウンド最大80%。
• コイル：暖房コイル（給水または冷媒凝縮；標準は銅管＋アルミフィン）、ステンレス要素による電気ヒーター；冷却コイル（水または直接蒸発冷媒、DX）。
• ヒートポンプ：インバータ駆動スクロールコンプレッサーとロータリー熱交換器を備えた統合可逆ヒートポンプモジュール（冷暖房対応）。
• ファン：空力特性を考慮したブレードと回転ディフューザーを備えた直結式プラグファンの豊富なラインナップ；静効率最大75%。モーター選択：EC（IE5）、PM（IE4）、AC（IE3）。静的・動的にバランス調整済み。
• ダンパー：気密等級4C（EN 1751:2014）に適合、対向回転する空力形状アルミ羽根で圧力損失を低減。
• 加湿器：吸熱式（アディアバティック）オプション；加湿要素、AISI 304ステンレス製トレイ/フレーム、循環ポンプ、制御弁、オーバーフロー、ドレン弁、フロート弁を含む一式。暖房コイル後の送風側または熱交換器前の排気側に配置して間接的なアディアバティック冷却が可能。
• フィルター：パネルフィルター（Coarse 65% / G4相当 EN ISO 16890）、大表面・長寿命のバッグフィルターオプション；Deltri+ ウイルス不活化フィルター（ePM1 90%）の選択が可能。
• サウンドアテニュエーター：バッフル付き吸音式、乾式・湿式洗浄対応でダクト系への音放射を低減。
• 据付：屋内・屋外設置向けに設計。現地作業を容易にするため、ベースフレームはフルレングスまたは分割で供給可能。

設計、材料、適合性

• ベースフレーム：工場組立または現地組立、フルレングスまたはセクション供給の選択肢あり。
• ケーシング：断熱クラス T2、熱橋クラス TB2、漏れクラス L1 (M)、たわみクラス D1；材質や表面処理（塗装または ZM310）の柔軟な選択、パネルと扉は腐食クラス C5での供給が可能。
• 指令・適合：Machinery Directive 2016/42/EC、Ecodesign Directive 1253/2014、EMC Directive 2014/30/EU、Low Voltage Directive 2014/35/EU、Pressure Equipment Directive 2014/68/EUに適合。

追加情報
バリアントには Geniox Side-by-Side (SBS) の低プロファイル屋上ユニット、ECO熱交換器搭載モデル（同じ占有面積で高効率かつ低圧力損失）、極端な気候に適したカウンターフロー熱交換器用の高度な霜取り技術を備えたモデルなどがあります。

技術仕様

• 風量範囲：750 – 110,000 m³/h（0.21 – 30.6 m³/s）。
• 断熱厚さ：60 mm。
• ケーシングクラス：断熱 T2；熱橋 TB2；漏れ L1 (M)；たわみ D1；パネル・扉は腐食クラス C5。
• 熱交換器タイプ：ロータリー（最大87%）、プレート（カウンターフロー最大90%、クロスフロー最大85%）、ランアラウンド（最大80%）。
• ファン効率：プラグファンの静効率最大75%；モーター選択 IE5 (EC)、IE4 (PM)、IE3 (AC)。
• 制御システム：Systemair Access 統合（無線通信、Modbus、クラウド監視、スマホ/タブレット/NaviPad制御）。
• 加湿器：吸熱式（アディアバティック）タイプ；トレイとフレームはステンレス AISI 304；ポンプ、弁、オーバーフロー、フロート弁などのフルアクセサリ。
• フィルター：パネルフィルター Coarse 65%（G4 相当 EN ISO 16890）；バッグフィルターオプション；Deltri+ ePM1 90% ウイルス不活化フィルターはオプション。
• ヒートポンプ：インバータ駆動スクロール圧縮機を備えた統合可逆モジュール（特定の Geniox HP バリアントで利用可能、天然冷媒 R290 オプションを含む）。
• 据付：屋内外対応；輸送および現地組立用のベースフレームオプションあり。
